Machine de pose de câbles type berceau 1600 Machine de torsion de bobines Économie d'énergie
1. Application
La machine est utilisée pour le câblage de câbles multipolaires basse tension en PVC, de câbles d'alimentation isolés en plastique moyenne et haute tension et de câbles en caoutchouc. La section transversale du noyau de câble est de 24 à 630 mm². La machine peut produire des câbles à 3 conducteurs, 4 conducteurs, 5 conducteurs, des câbles "4+1" conducteurs et des câbles "3+2" conducteurs.
2. Caractéristiques
2.1 Le dévidoir central est supporté par un support et un rouleau, ce qui est plus stable.
2.2 Système d'entraînement CC ou CA, contrôlé par PLC avec des performances de synchronisation garanties et une maintenance facile.
2.3 Lors du toronnage du conducteur fendu, avec des dispositifs de rétroaction de correction de phase et des filières spéciales pour garantir un toronnage de haute qualité.
2.4 Contrôleur CC ou à fréquence variable pour réaliser un démarrage lent, un arrêt, une urgence, avec un frein à air papillon séparé pour chaque partie.
2.5 Écran tactile et système PLC faciles à utiliser.
3. Paramètres techniques
| Modèle (Machine de câblage) |
CLY-630/3+3 |
CLY-800/3+3 |
CLY -1000/3+1+1 |
CLY -1250/3+1+1 |
CLY -1600/3+1+1 |
| Diamètre du fil unique |
φ5-10 mm |
φ5-12 mm |
φ8-20mm |
φ8-25 mm |
φ10-35 mm |
| Diamètre extérieur maximal du conducteur toronné |
φ30 mm |
φ40 mm |
φ63 mm |
φ70 mm |
φ80 mm |
| Pas de toronnage |
50-800 mm |
95-1500 mm |
200-2000 mm |
420-3500 mm |
550-5176 mm |
| Cabestan |
Diamètre de la roue du cabestan |
1000 mm |
1200 mm |
1800 mm |
2000 mm |
2500 mm |
| Force de traction maximale |
10 T |
12 T |
15 T |
20 T |
25 T |
| Puissance du moteur |
18,5 KW |
22 KW |
30 KW |
37 KW |
55 KW |
| Taille de la bobine |
630 mm |
800 mm |
1000 mm |
1250 mm |
1600 mm |
| Bobine de réception |
1600 mm |
1800 mm |
2000 mm |
2500 mm |
3150 mm |
| Vitesse linéaire de traction maximale |
60 m/min |
60 m/min |
34 m/min |
28 m/min |
21 m/min |
| Hauteur centrale |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |

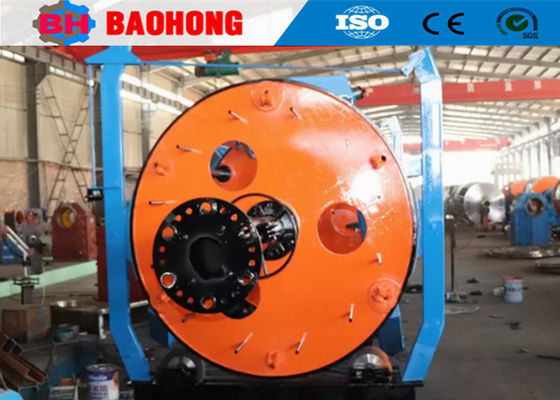

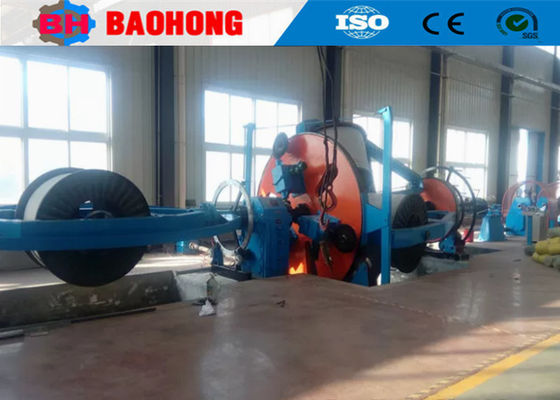

4. Photos
5. Photos d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de toronnage et de machines de câblage en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de toronnage et de machines de câblage et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de toronnage rigides JLK en une ligne de production en Chine, et nous avons également développé indépendamment les lignes de toronnage à saut d'arc JGB, les lignes de câblage de type saut d'arc CGB et les lignes de câblage à haute vitesse type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de toronnage les plus importants en Chine.
