Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Type rigide toronneuse | Bobine: | 500 / 630/710 |
|---|---|---|---|
| Lieu d'origine: | Acier, Cu, Al | Application: | Fabrication de câbles |
| Tension: | Comme demande des clients | Pouvoir: | 80-415/440V |
| Couleur de l'équipement: | comme demande | Période de garantie: | 1 an |
| Mettre en évidence: | Toronneuse rigide de charge au sol,Toronneuse rigide de câble,Toronneuse rigide d'OIN |
||
Machine de retordage rigide pour câbles et fils avec bobine de 710 mm
1. Application
La machine de retordage rigide est utilisée pour le retordage de fils de cuivre, de fils d'aluminium et de fils et conducteurs en alliage d'aluminium de longue longueur et de grande section.
2. Caractéristiques
2.1 Toutes les cages, pré-hélicoïdales têtes, tête de rubanage, cabestan et enrouleur sont entraînés séparément.
2.2 Retordage comprimé, rond compacté ou de forme sectorielle ( droit ou pré-hélicoïdal ) selon les exigences du client.
2.3 Toutes les bobines peuvent être chargées/déchargées simultanément par un équipement de chargement automatique, réduisant ainsi le temps de chargement/déchargement à un maximum de 30 minutes.
2.4 La machine de retordage rigide est conçue avec une cage de bobines 1+6+12+18+24+30+36.
2.5 Bobine : 500 mm, 630 mm, 710 mm Norme DIN 46397 / Modifiée.
2..6 Frein pneumatique de type disque pour cage.
3. Données techniques
| Modèle (Machine de retordage rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diamètre extérieur maximal du conducteur retordu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de retordage | Cage de retordage à 6 bobines | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage de retordage à 12 bobines | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage de retordage à 18 bobines | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage de retordage à 24 bobines | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage de retordage à 30 bobines | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Vitesse de rotation | Cage de retordage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de retordage à 12 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de retordage à 18 bobines | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de retordage à 24 bobines | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de retordage à 30 bobines | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 mm | 2000 mm | 2000 mm |
| Force de traction maximale | 30 T | 30 T | 40 T | |
| Dispositif de pré-spirale | Pas | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Puissance du moteur | 90-180 KW | 110-180 KW | 130-180 KW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de dévidage central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine d'enroulement | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire de traction maximale | 69 m/min | 69 m/min | 62 m/min | |

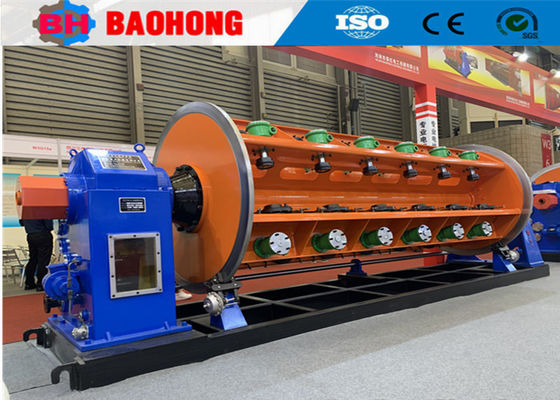

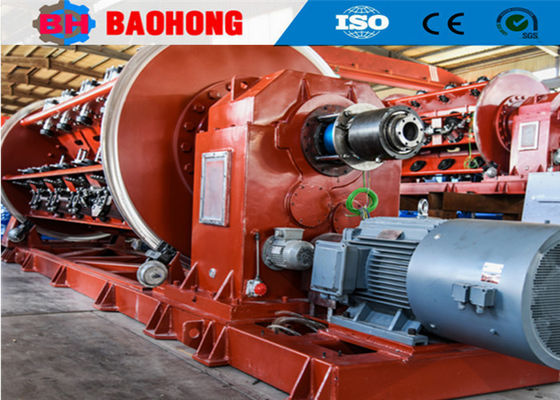

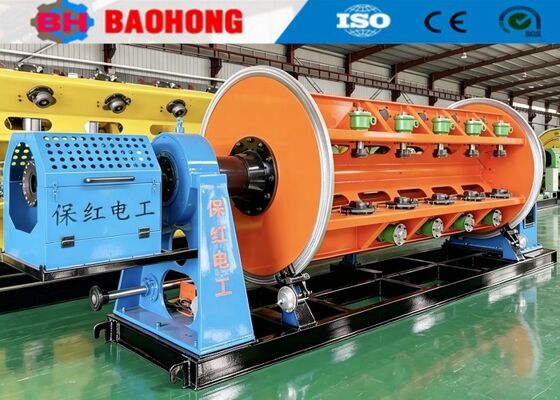

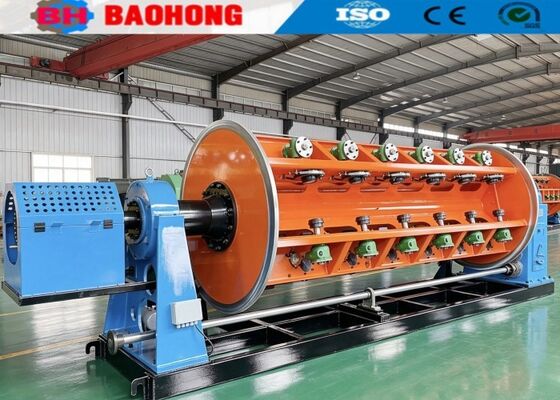

4. Photos
5. Photo d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de câblage en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de câblage et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigide JLK pour en faire un traitement en ligne d'assemblage en Chine, et nous avons également développé indépendamment les lignes de retordage à skip Bow JGB, les lignes de câblage de type Bow skip CGB et les lignes de câblage de type berceau à grande vitesse CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, dont 8 000 mètres carrés d'atelier de production. Notre entreprise compte 60 employés, dont 10 ingénieurs R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des plus importants fabricants de machines de retordage en Chine.
