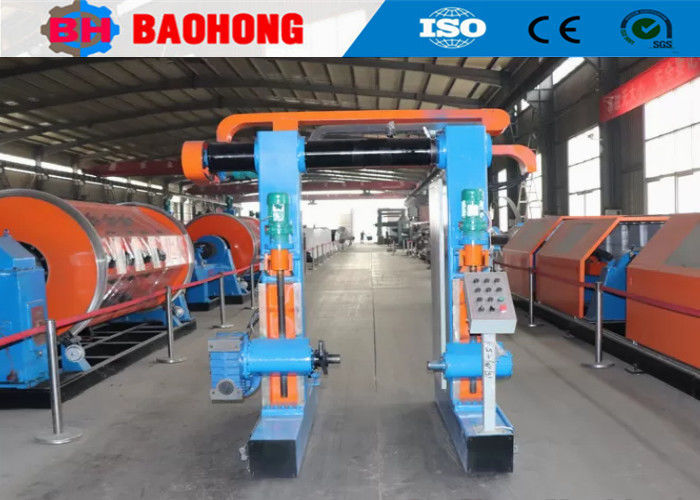

Tambour de cuivre de l'expédition commandé par PLC 2500mm de machine de rebobinage de bande

Machine de rembobinage de ruban de cuivre à commande par API, tambour de 2500 mm

1. Technologie de traitement

De grandes presses plieuses sont utilisées pour plier des tôles d'acier sur des structures de châssis. Les quatre structures de châssis partagent un cercle moyen, qui est soudé avec de grands disques de chaque côté. De plus, toutes les structures sont soudées au tube central à paroi épaisse. L'ensemble de la structure est solide et esthétique.

Une fois le processus de soudage terminé, l'ensemble de la structure est recuit dans un four de recuit pour éliminer les contraintes internes.

Ensuite, l'ensemble de la structure sera usiné sur le grand tour horizontal. Ce tour horizontal est suffisamment grand pour usiner chaque pièce en une seule étape, sans changer d'une extrémité à l'autre. Ce processus maintiendra la concentricité de l'ensemble de la structure, prolongera la durée de vie des roulements aux deux extrémités.

La machine de perçage et d'alésage de trous profonds peut usiner les trous installés pour les dispositifs de serrage. Les trous pour une paire de dispositifs de serrage sont usinés en une seule étape, ce qui maintient les deux trous dans la même concentricité. La concentricité réduira le taux de rupture de fil et prolongera la durée de vie des roulements du dispositif de serrage.

Ce tour vertical à deux montants est utilisé pour usiner le grand disque de la machine de retordage de type berceau et le cabestan de la machine de retordage. Cette machine peut usiner et brunir les rainures pour protéger le câble et maintenir la même force de déroulement.

Grande fraiseuse de type raboteuse, utilisée pour fraiser le châssis principal de la cage de retordage principale et le châssis de bobinage et de débobinage. La grande fraiseuse de type raboteuse peut garantir que chaque surface plane est usinée en une seule fois pour maintenir une distribution homogène de la hauteur de la surface usinée par la fraiseuse. Tout cela permettra à la machine entière de fonctionner en douceur.

La machine d'équilibrage dynamique est l'équipement de production clé pour produire des équipements de fils et câbles à rotation rapide, en particulier les cages de retordage à cadre rigide et les cages de retordage tubulaires. Le processus d'usinage de la cage de retordage entraînera une force excentrique différente, qui sera détectée par la machine d'équilibrage dynamique. Après correction, la cage de retordage répondra facilement aux exigences de rotation à grande vitesse et augmentera sa durée de vie.

Le four de recuit électrique est indispensable à la production de machines de fabrication de fils et câbles, en particulier les machines de retordage à cadre rigide et les machines de retordage tubulaires. La contrainte interne de la cage de retordage principale est importante lorsqu'elle est soudée. La contrainte interne est fortement relâchée par un traitement thermique. Ce processus de production garantira que la cage de retordage est sans déformation ni fracture, améliorant ainsi la qualité interne.

2. Photos

3. Notre usine et introduction

Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de câblage en Chine du Nord.

Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de câblage et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage à cadre rigide JLK pour en faire un traitement en ligne en Chine, et nous avons également développé indépendamment les lignes de retordage à saut de bow JGB, les lignes de câblage de type saut de bow CGB et les lignes de câblage de type berceau à grande vitesse CLY.

Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, dont 8 000 mètres carrés d'atelier de production. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retordage les plus importants en Chine.
