Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Épongez et prenez le support pour le rebobinage | Taper: | Colonne verticale Shaftless |
|---|---|---|---|
| Spécifications du moulinet: | 1600 | Lieu d'origine: | Acier/al |
| Couleur de l'équipement: | Comme exigence | Période de garantie: | 12 mois de garantie |
| Application: | Accessoires professionnels de machine de câble | ||
| Mettre en évidence: | Support de déroulage pour machine à câble,Support de bobinage pour machine d'extrusion,Accessoires professionnels pour rembobinage de câbles |
||
Accessoires professionnels pour machines à câbles, support de dévidage et enroulement pour machine de rembobinage / extrusion
1. Application
La machine est de type portique avec carter supérieur. Le cadre du portique est réalisé par pliage et soudage. Les deux contre-pointes du touret de fil sont déplacées de haut en bas par un écrou à vis sans fin entraîné par deux moteurs via un réducteur cyclöidal. Chaque bloc de queue peut se déplacer indépendamment, ou les blocs centraux peuvent se déplacer simultanément. Un double dispositif de protection est également équipé. Si nécessaire, il peut également être équipé de broches de queue pour tourets de fil de différentes spécifications. Le serrage du touret de fil est réalisé par le moteur entraînant le réducteur avec protection contre les surcharges. Le moteur d'enroulement adopte un moteur à fréquence variable AC de 5,5 kW, qui entraîne l'arbre principal du touret en rotation via la boîte de vitesses. Le moteur d'enroulement est contrôlé par un contrôleur de la série G120, et le chariot est entraîné par un servomoteur Mitsubishi de 0,75 kW et un contrôleur servo Mitsubishi ; le pas du câble est réglé via l'écran tactile, et la taille et la tension du pas du câble peuvent être réglées à tout moment ; la machine entière est équipée d'un réglage de vitesse, de tension et de pas ; des boutons d'avance et de recul pour l'enroulement sont installés, ainsi qu'un affichage de tension et un affichage de pas. Le contrôle de la tension de l'enroulement est réalisé par couple ou par vitesse. Un automate S7-200 est utilisé pour gérer l'ensemble de la machine, fournissant le canal de connexion et les signaux pertinents avec le système de contrôle principal.
2. Paramètres techniques
|
Bobine d'enroulement
|
Largeur de la bobine
|
Diamètre max. du câble
|
Vitesse d'enroulement
|
Poids de chargement
|
| PN630-1250 | 400 à 950 mm | Φ20 mm | 120 m/min | 2T (max) |
| PN800-1600 | 600 à 1180 mm | Φ40 mm | 100 m/min | 4T (max) |
| PN1000-PN2000 | 750 à 1500 mm | Φ60 mm | 80 m/min | 8T (max) |
| PN1250-PN2500 | 950 à 1900 mm | Φ80 | 80 m/min | 12T (max) |
| PN1600-PN3150 | 1180 à 2300 mm | Φ120 mm | 50 m/min | 18T (max) |

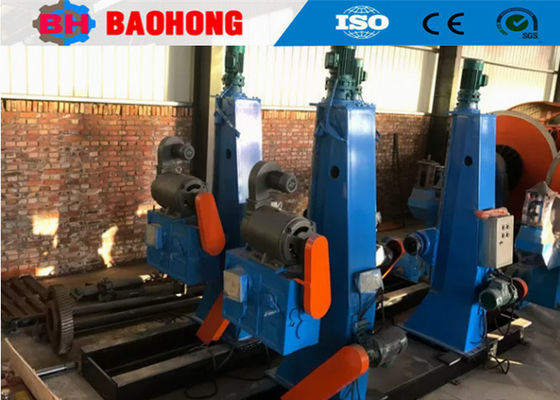

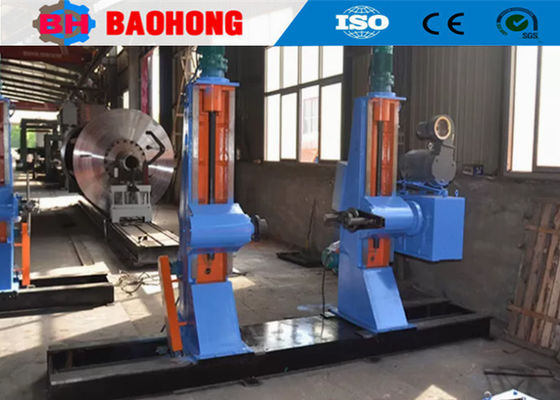

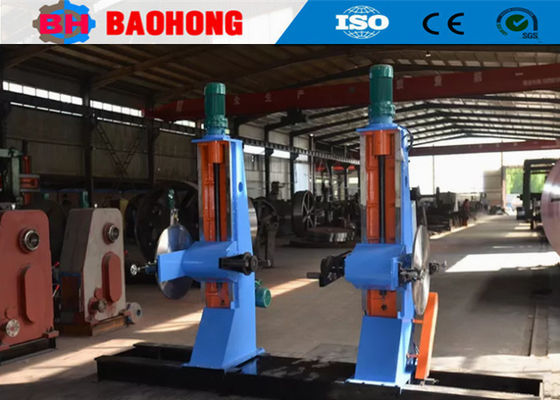

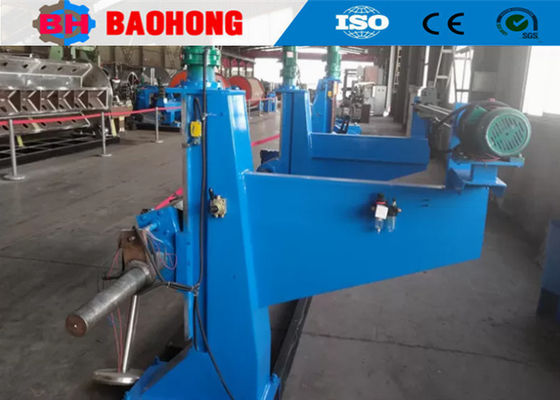

3. Photos
