Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Type tubulaire toronneuse | Forme: | Forme tubulaire |
|---|---|---|---|
| utilisation pour: | Le câblage des fils | Matériaux: | Fils d'acier de fil de Cu, d'Al et |
| Les bobines: | 400 millimètres, 500 millimètres, 630 millimètres | Méthode de frein: | Type pneumatique frein |
| Couleur de la machine: | Personnalisé | Durée de garantie: | 1 année |
| Mettre en évidence: | Toronnage de la machine de fabrication de câbles de fil,Machine tubulaire de fabrication de câbles de fil,500mm Bobbin Tubular Stranding Machine |
||
Machine de fabrication de fils et câbles de type tubulaire avec bobine de 500 mm
1. Application
La machine de jonction tubulaire est utilisée pour le jonction du fil de cuivre, du fil d'aluminium et du noyau de câble isolé.fils nues de 45 mm2Si l'on réduit le temps de chargement et de déchargement, et le temps d'arrêt de l'hôte, par exemple 3 heures, on obtient une vitesse de 2500m/h.20000 mètres de conducteur peut être produitLa capacité de production est très élevée.
2. Caractéristique
2.1 La machine à ramollir est conçue avec 1+5 bobines, 1+6 bobines, 1+8 bobines, 1+10 bobines, 1+12 bobines, cage ou selon les exigences du client.
2.2 Le corps tubulaire est en un tout avec peu de dérapage radial. Il est appuyé sur le roulement aux deux extrémités, et fonctionne à un bruit très faible.
2.3 La cage tubulaire est recuit, ce qui réduit la contrainte interne et augmente la durée de vie.
2.4 Les bobines sont verrouillées avec des pinces mécaniques: l'une est mobile et l'autre est fixe, ou le bobin est fixé sur l'axe par un verrou.
3. Paramètres techniques
|
Modèle (machine de jonction tubulaire) |
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique |
D'autres métaux |
φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
|
D'aluminium |
φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
|
DSO maximal du conducteur en filet |
φ7 mm | φ10 mm | φ12 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
| 12 Cage pour les bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
| 18 La cage de pêche des bobins | 44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 600 tours/min | 600 tours/min | 400 tours/min |
| 12 Cage pour les bobins | 600 tours/min | 500 tours/min | 300 tours/min | |
| 18 La cage de pêche des bobins | 450 tours/min | 400 tours/min | 230 tours/min | |
| Le capstan | Diamètre de la roue Capstan | φ600 mm | φ 800 mm | φ1000 mm |
|
Force maximale de dégagement |
3T | 5T | 5T | |
|
Puissance du moteur |
22 kW | 30 kW | 37 kW | |
|
Taille de la bobine |
400 mm | 500 mm | 630 mm | |
|
Le centre de paiement Bobbin |
400 mm | 500 mm | 630 mm | |
|
Bobbin de prise |
1250 mm | Unité de mesure | 2 000 mm | |

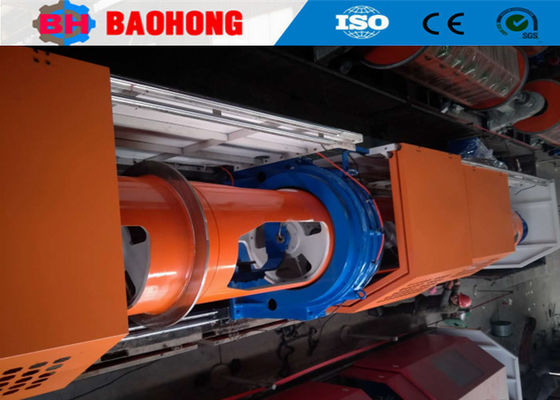

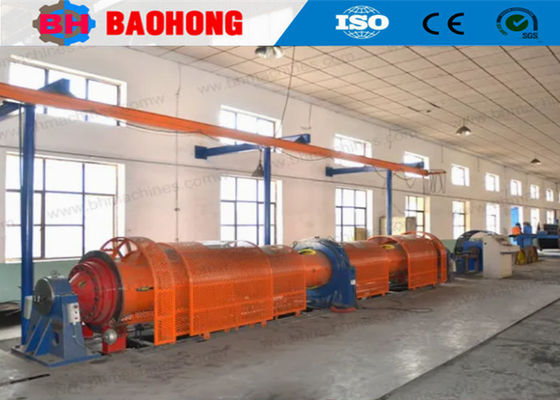

4- Une photo.
5Photo de l' emballage
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
