Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Toronneuse planétaire pour la fabrication de câbles | Le type: | Type planétaire |
|---|---|---|---|
| Demander une: | Le câblage des fils | Bobines: | 315,400,500,630 etc. |
| Matériel: | Fils d'acier de fil de Cu, d'Al et | Invertisseur: | Le groupe Siemens |
| Période de garantie: | 1 année | Couleur: | Optionnel |
| Utilisation: | Toronnage du conducteur de Cu, d'Al, de l'ACSR et du noyau du câble etc. d'isolation | ||
| Mettre en évidence: | Toronneuse planétaire de câblage cuivre,Toronneuse planétaire à grande vitesse,Toronneuse planétaire d'ACSR |
||

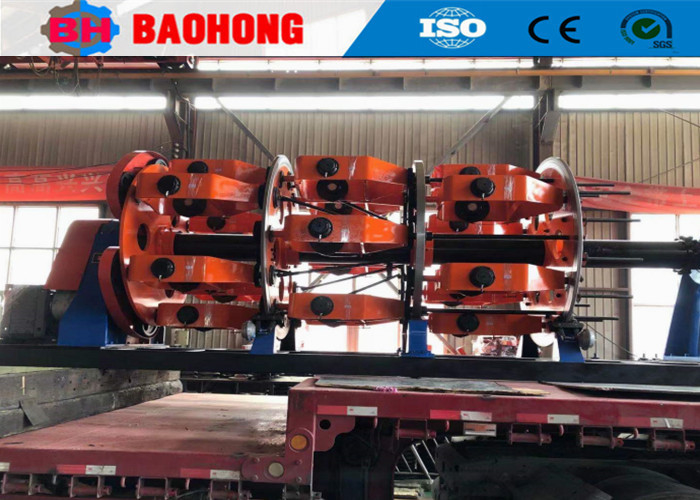

Machine de fixation planétaire de câbles à haute vitesse pour câbles en cuivre
1. Utilisation
Cette machine est principalement utilisée pour le câblage de câbles isolants Cu, Al, ACSR, etc. Elle peut également être utilisée pour le dépistage des fils Cu.
2Les personnages principaux
2.1 Méthode de rétro-torsion: mécanisme planétaire.
2.2 La cage de torsion à doigts sans essieu est équipée d'un mécanisme de régulation de la tension de frottement.
2.3 Les arbres de transmission relient toutes les pièces de la machine afin de maintenir un élan stable, qui peut également être choisi pour la synchronisation de fréquence pour contrôler la machine.
2.4 La machine est largement utilisée et manipulée de manière pratique avec un faible bruit.
3. Principaux composants
Résistant de décharge, cage, support de matrices de fil, dispositif de fixation non métallique, compteur de compteurs, dispositif de décharge, prise avec traverse, système de transmission, système de commande électrique et clôture de sécurité
4. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm |
Étendue de l'eau
|
|
5- Une photo.
6Photo de l' emballage
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
