Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Les noyaux multi isolés câblent étendre la machine | Tailles de rouleaux: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Application: | Immobilisation de câble | Force de traction maximale (1000): | 15 t |
| Puissance du moteur(800): | 22 kW | Hauteur centrale: | 1000 mm |
| Couleur de l'équipement: | Facultatif | Période de garantie: | 1 an |
| Mettre en évidence: | machine à poser du fil isolé 22 kW,machine de pose à plusieurs noyaux 1000 mm,machine à poser des fils de hauteur centrale |
||
Machine de mise à plat de câbles multiconducteurs isolés 22KW Hauteur centrale 1000mm
1. Application
La machine de mise à plat est utilisée pour le câblage de câbles multiconducteurs (3-7), de câbles en caoutchouc, de câbles d'alimentation en plastique, de câbles téléphoniques, de câbles de commande, de câbles PVC, de câbles XLPE avec ou sans blindage en acier, de câbles miniers, de câbles d'alimentation basse et moyenne tension.
2. Caractéristiques
2.1 La machine de mise à plat est conçue avec une cage à bobines 3 / 1+3 / 1+1+3 / 3+3.
2.2 Bobine : 800 mm, 1000 mm, 1250 mm, 1600 mm Norme DIN 46391 / Modifiée.
2.3 Machine de mise à plat de cœurs, arbre principal supporté par des roulements.
2.4 Le convertisseur contrôle tous les moteurs AC de la ligne : moteur principal, moteurs de dévidage, moteurs de bobinage, moteurs de chariot, moteurs d'entraînement, moteurs de rubanage et bobinage rotatif. Fonctionnement stable, moins de défauts, maintenance facile.
2.5 Le pas peut être réglé, modifié et affiché sur les écrans tactiles, ainsi que la mise à plat (vers la droite ou la gauche), le déplacement du point et le déplacement rapide peuvent être réglés sur l'écran tactile.
2.6 Écran tactile avec PLC et bus PROFIRBUS, qui réalisent une organisation efficace de la mise sous tension et hors tension, du fonctionnement et de la synchronisation cyclique des différents moteurs. Le convertisseur DANFOSS contrôle tous les moteurs AC. Contrôle électrique avancé, fonctionnement facile et fiable.
3. Paramètres techniques
| Modèle (Machine de mise à plat) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diamètre du fil unique | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm | |
| Diamètre extérieur maximal du conducteur toronné | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Pas de toronnage | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Cabestan | Diamètre de la roue du cabestan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Force de traction maximale | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Puissance du moteur | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Taille de la bobine | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobine de réception | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Vitesse linéaire de traction maximale | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Hauteur centrale | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

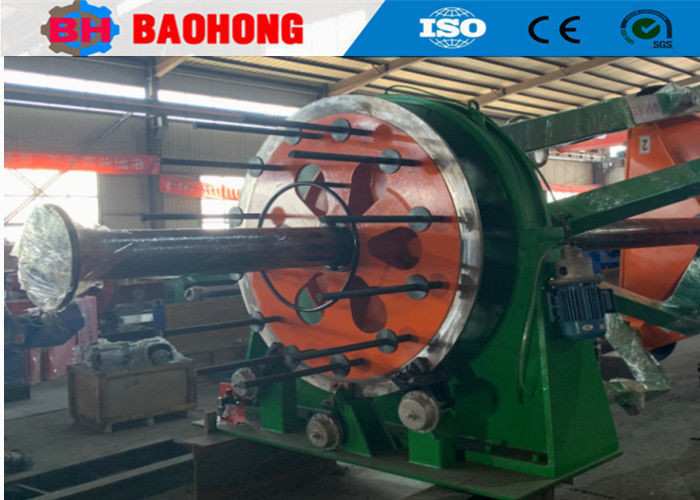

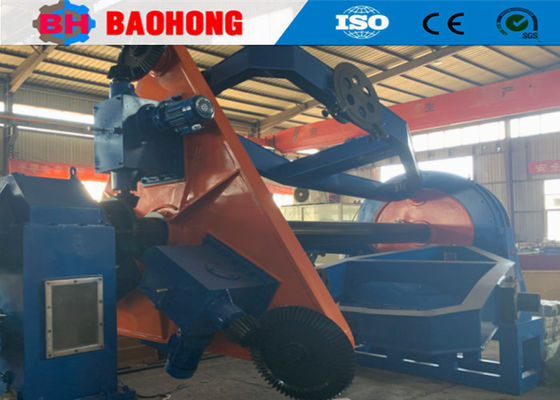

4. Photos
5. Photos d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de toronnage et de machines de mise à plat en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de toronnage et de machines de mise à plat et a réalisé d'importantes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de toronnage rigides JLK en une ligne de production en Chine, et nous avons également développé indépendamment les lignes de toronnage à skip Bow JGB, les lignes de câblage à skip Bow de type CGB et les lignes de mise à plat à haute vitesse de type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de toronnage les plus importants en Chine.
