Détails sur le produit:
Conditions de paiement et expédition:
|
| Product name: | 1250mm Drum Laying Up Machine | Les bobines: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Marque de l'onduleur: | Le groupe Siemens |
| Marque du moteur: | Le groupe Siemens | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| Mettre en évidence: | machine d'immobilisation de tambour de 1250mm,Équipement de production de câble de haute précision,machine d'immobilisation du câble 60m/min |
||
Machine de pose de tambour de 1250 mm Équipement de production de câbles de haute précision
1. Application
La machine de pose est utilisée pour le câblage du multi-noyau, câbles en caoutchouc, câbles électriques en plastique, câbles téléphoniques, câbles de commande, câbles en PVC, câbles XLPE avec ou sans blindage en acier, câbles miniers,câbles électriques à basse et moyenne basse tension. câbles ronds, câbles en forme de secteur avec ou sans torsion arrière.
2. Caractéristiques
2.1 La machine de pose de câbles de type cage est 100% retournée et enroulée.
2.2 Conçus pour la pose de conducteurs de puissance avec 3 à 5 noyaux ronds et noyaux droits ou en forme de secteur.
2.3 équipés d'un capstan à traction double roue pour le passage de câbles de petite taille ou d'une chenille de traction pour les câbles de puissance plus grands.
2.4 La machine est équipée d'un système de commande HMI+PLC permettant de prérégler la hauteur de pose et de synchroniser la vitesse avec la prise.
2.5 Les supports de récupération rotatifs à moteur indépendant tournent en synchronie avec la prise en rotation et peuvent également tourner indépendamment.Le support de prise en rotation est supporté par une rigidité de structure améliorée sous les rouleaux, fiabilité et stabilité de la rotation.
3. Paramètres techniques
| Modèle (machine de pose) | Le numéro d'immatriculation du véhicule: | Le nombre d'équipements utilisés est le suivant: | Le nombre d'établissements d'assurance doit être le suivant: | Le nombre d'équipements utilisés est le suivant: | Le nombre d'équipements utilisés est le suivant: | |
| Diamètre du fil unique | φ5 à 10 mm | φ5-12 mm | φ8 à 20 mm | φ8 à 25 mm | φ10 à 35 mm | |
| DSO maximal du conducteur en filet | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| La mise à l'eau | 50 à 800 mm | 95 à 1500 mm | 200 à 2000 mm | 420 à 3500 mm | 550 à 5176 mm | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Pour les véhicules à moteur: | Pour les véhicules à moteur: | 2 000 mm | 2500 mm |
| Force maximale de dégagement | 10 T | 12 T | 15 T | 20 tonnes | 25 T | |
| Puissance du moteur | 18.5 kW | 22 kW | 30 kW | 37 kW | 55 kW | |
| Taille de la bobine | 630 mm | 800 mm | 1 000 mm | 1250 mm | Unité de mesure | |
| Bobbin de prise | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm | 2500 mm | 3150 mm | |
| Vitesse linéaire maximale de dégagement | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm | 1 000 mm | 1 000 mm | |

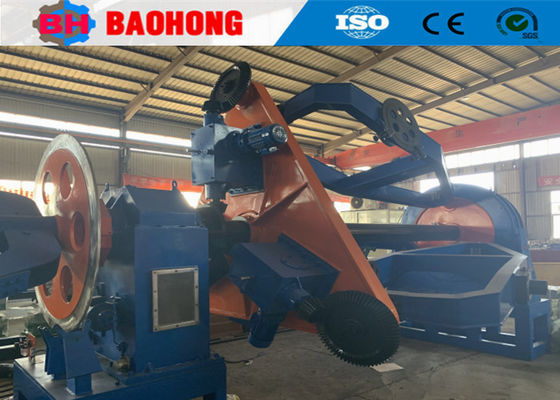

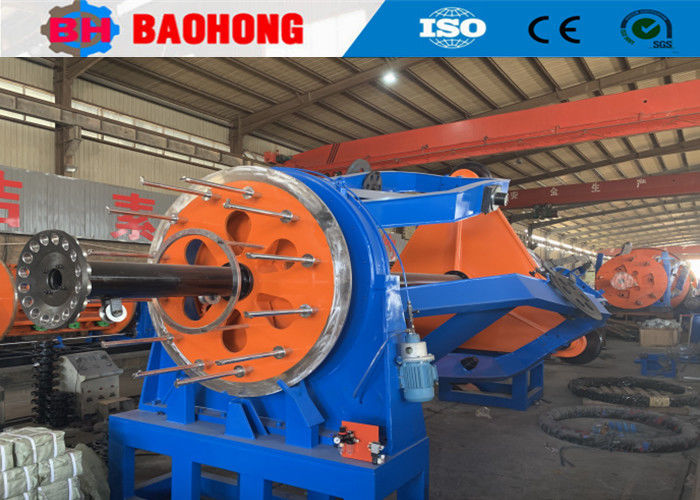

4Des photos.
5Photo de l' emballage
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine de fil de fer et de la machine de pose et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
