Détails sur le produit:
Conditions de paiement et expédition:
|
| Name: | Cantilever Type Single Twist Bunching Machine | Usage: | Single twisting |
|---|---|---|---|
| Model: | 400-500/ 630/ 800/1000/1250 | Rotate speed(630): | 1000RPM |
| Take-up tension: | Auto tension,adjust freely | Voltage: | According to customer request |
| Guarantee time: | 1 year | Machine painting: | Optional |
| Mettre en évidence: | Torsion simple en porte-à-faux liant la machine,Torsion simple d'axe de transmission liant la machine,Torsion 1000RPM simple liant la machine |
||
Machine de groupage à torsion simple avec arbre de transmission de type levier
1. Application
La machine de regroupement de fil de cuivre est utilisée pour le regroupement de l'aérospatiale, du matériel médical, du téléphone cellulaire et de l'ultraconducteur (plus de sept pièces de fils de cuivre nus, de fils en conserve,fils à capot argenté et fils émaillés).
2.Résultats
La série d'équipements est constituée de la procédure PLC, de la régulation de la vitesse par conversion de fréquence, de la commande pneumatique, du mouvement de torsion du câblage en porte-à-faux,Le mouvement de prise de capstan de bobine et le mouvement transversal de rotation sont contrôlés en double par liaison mécanique et liaison pneumatique.Donc, l'excellente performance synchrone de l'unité dès le départ.
Le fonctionnement normal, l'arrêt lent et l'arrêt d'urgence sont assurés en même temps, avec de petites erreurs.Ces séries de câblage sont uniques dans la conception de la ligne de production.Technologiquement avancée, c'est le produit préféré pour la production en série de câbles et d'emballage.
3. Paramètres techniques
|
Modèle
|
400 à 500 | 630 | 800 | 1000 | 1250 |
|
La bobine de remboursement (mm)
|
300 à 400 mm | 400-500 à 630 | 400-500 à 630 | 400-500 à 630 | 400-500 à 630 |
|
la bobine de prise (mm)
|
500 | 630 | 800 | 1000 | 1250 |
|
Diamètre du fil ((mm)
|
0.5- 2.0 (structure souple) | 0.6-3.0 (structure souple) | 0.6-3.0 ((Construction souple) | 1.0-5.0 (structure souple) | 1.0-5.0 (structure souple) |
|
Le diamètre maximal de torsion (mm)
|
Φ6 | Φ15 | Φ20 | Φ25 | Φ30 |
|
Longueur de la couche ((mm)
|
13 à 80 | 20 à 200 | 30 à 300 | 30 à 350 | 30 à 350 |
|
Velocité de rotation (rpm)
|
850 | 1000 | 800 | 800 | 500 |
|
Tensions de prise
|
Tension automatique, réglez librement | ||||
|
Méthode de traverse
|
En fonction de la vitesse de bobine, le mouvement de rotation doit être réglé | ||||
|
La hauteur de traverse (mm)
|
2.5 à 10 | 2 à 12 | 3 à 20 | 3 à 30 | 3 à 30 |

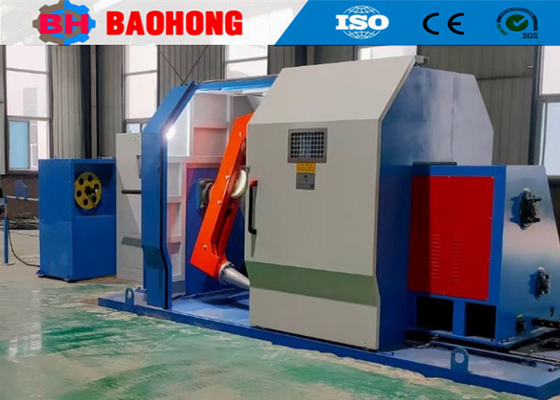

4- Une photo.
5Photo de l' emballage
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
Personne à contacter: Daisy
Téléphone: +8618256531268
