Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | machine d'armature de câble de 500mm | Des tambours: | 400 mm, 500 mm, 630 mm, etc. |
|---|---|---|---|
| Le type: | Planète et Soleil | Le fils Dia.: | 10,5-2,5 mm |
| Diamètre de roue de cabestan (500/400): | 2 000 mm | Matériaux: | Steel/Cu/Al |
| Marque de roulement: | NSK | Couleur: | Optionnel |
| Durée de garantie: | 12 mois | ||
| Mettre en évidence: | Machine blindée de toronnage,Toronneuse en acier de câble,machine d'armature de câble de 500mm |
||

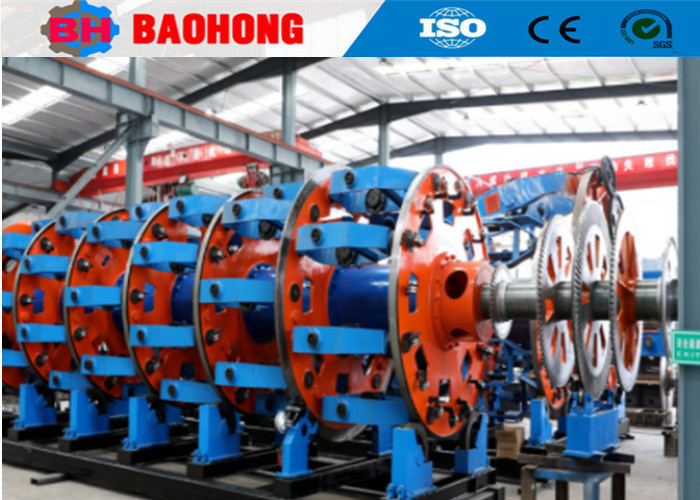

Machine à blindage de câbles de 500 mm, machine à attacher des fils en acier
1. Application
Cette machine est principalement utilisée pour le blindage du fil d'acier simple ou double autour du câble, ou la fabrication d'une grande section de câbles en acier.
2. Composant principal
La chaîne centrale, le tuyau de blindage, le support de matrice, le dispositif de fixation, le dispositif de traction, le compteur, le dispositif de prise en charge, le système de transmission et le système de commande électrique.
3Principales caractéristiques
3.1 La machine est adaptée pour la jonction de fils de renforcement de cuivre, d'alliage d'aluminium, de câbles en aluminium et en acier à longue longueur et à section nues pour produire les câbles d'alimentation suivants.Conducteurs en forme de secteur"compacté en rond, à noyau unique prespiral".
3.2La zone de freinage de la machine principale est augmentée pour améliorer les performances de freinage.Polirage de surface de la roue de capstan.
3.3 Un renforcement est ajouté au support avant de la machine principale pour augmenter sa stabilité. La base du fil de fer est reliée au support avant de la machine principale.qui présente une meilleure intégration et une meilleure rigidité mécanique.
4. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| La mise à l'eau | 24 La cage de pêche du bobbin |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Le capstan |
Diamètre de la roue Capstan | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de dégagement | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de la bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Le centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de dégagement |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |
5Des photos.
6Photo de l' emballage
7.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
