Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de machine: | Machine de pose de câbles haute puissance | Spécifications de la canette: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Immobilisation de câble | Max. Force de traction (1000): | 15T |
| Puissance du moteur(800): | 22 kW | Hauteur centrale: | 1000 mm |
| Couleur de la machine: | Facultatif | Période de garantie: | 12 mois |
| Mettre en évidence: | Configuration de berceau vers le haut de machine,configuration de 1000mm vers le haut de machine,Configuration électrique de grande section vers le haut de machine |
||
Machine à câbler de type berceau pour la fabrication de câbles électriques de grande section
1. Application
La machine à câbler est utilisée pour le câblage de câbles multiconducteurs (3-7), de câbles en caoutchouc, de câbles d'alimentation en plastique, de câbles téléphoniques, câbles de contrôle, câbles PVC, câbles XLPE avec ou sans armure en acier, câbles miniers, câbles d'alimentation basse et moyenne tension. Câblage des câbles ronds, des câbles en forme de secteur avec ou sans torsion arrière.
2. Caractéristiques
2.1 La machine à câbler est conçue avec une cage à bobine 3 / 1+3 / 1+1+3 / 3+3.
2.2 Machine à câbler les âmes, l'arbre principal est supporté par des roulements à rouleaux.
2.3 L'arbre principal adopte un tube en acier sans soudure à paroi épaisse de grand diamètre et l'ensemble de l'arbre n'a pas de joint, ce qui répond pleinement aux exigences de roulement, améliore la concentricité et réduit le taux de défaillance.
2.4 Le disque de frein indépendant super large renforcé est équipé d'un étrier de frein puissant, qui est fermement connecté à la machine principale, avec un grand diamètre d'action et un bon effet de freinage.
2.5 La machine ne supporte pas de rouleau, il n'y a donc pas d'entretien et pas de bruit. En même temps, elle résout également la contradiction entre la lubrification du rouleau de support et le frein affecté.
3. Paramètre technique
| Modèle (Machine à câbler) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diamètre d'un seul fil | φ5-10 mm | φ5-12 mm | φ8-20mm | φ8-25 mm | φ10-35 mm | |
| OD du conducteur toronné maximum | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Pas de câblage | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Cabestan | Diamètre de la roue du cabestan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Force de traction maximale | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Puissance du moteur | 18,5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| Taille de la bobine | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobine de réception | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Vitesse linéaire maximale de traction | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Hauteur centrale | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

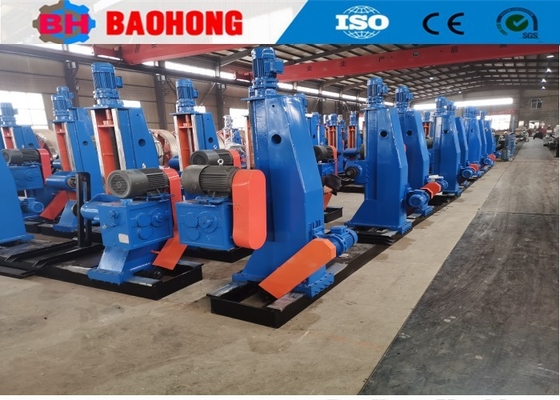

4. Photos
5. Photos d'emballage

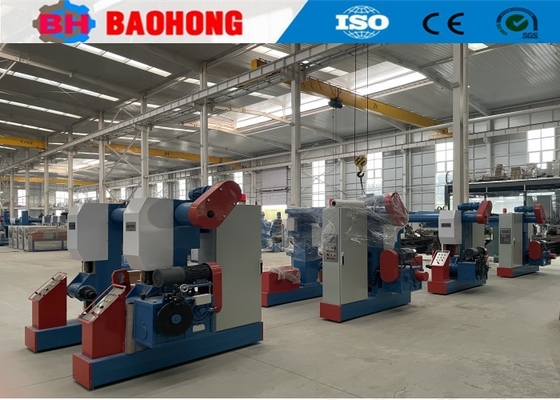

6. Notre usine et introductions
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à toronner et de machines à câbler en Chine du Nord.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à toronner et de machines à câbler et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à toronner rigides JLK pour être une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de toronnage à saut d'arc JGB, les lignes de câblage à saut d'arc CGB et les lignes de câblage de type berceau à grande vitesse CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre société compte 60 employés, dont 10 personnes en R&D. La valeur de production annuelle dépasse actuellement les 10 millions de dollars et est devenue l'un des fabricants de machines à toronner les plus importants de Chine.
7. FAQ
− Q : Que pouvons-nous offrir à nos clients ?
R : Notre personnel de production et technique professionnel peut former les employés de nos clients et assurer le bon déroulement de la production des clients. Et fournira à nos clients un service après-vente.
− Q : Quelle est la durée de la garantie de la machine ?
R : Période de garantie d'un an (depuis l'achèvement de la mise en service mécanique à l'usine de l'acheteur)
− Q : Pourquoi choisir votre entreprise ?
R : Nous avons plus de 15 ans d'expérience professionnelle dans la production de machines à câbles, fournissant des produits de haute qualité et de haute sécurité.
Nous avons une équipe expérimentée de travailleurs qualifiés et d'ingénieurs.
Nous pouvons soutenir la formation d'ingénieurs à l'étranger.
Nous pouvons personnaliser la conception, pour accepter la conception d'échantillon du client.
Nous pouvons fournir aux clients un service après-vente.
