Détails sur le produit:
Conditions de paiement et expédition:
|
| Description: | Type machine de saut de toronnage de câble | Demander: | Le câblage des fils |
|---|---|---|---|
| Matériel: | Fil de cuivre, de fil d'aluminium et de fil d'acier | Bobines: | 500 700 etc. |
| Vitesse de rotation: | 1000 tours/min | Peinture: | Personnalisation |
| Hauteur centrale: | 1000 mm | Période de garantie: | Une garantie d'an |
| Mettre en évidence: | Toronnage des machines de fabrication de fil de câble,Machines de fabrication de fil de câble de saut,La fabrication de fil de câble usine 1000RPM |
||

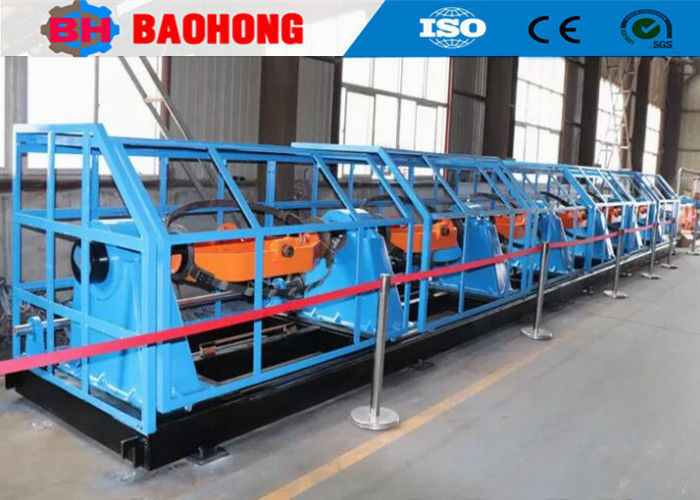

Machine d'entourage de câbles de type Skip pour une vitesse de rotation de 1000 tr/min
La machine d'entourage de type skip est utilisée pour l'entourage de fils de cuivre, de fils d'aluminium et de fils d'acier, pour l'entourage de conducteurs de structure 1+6. Le conducteur de 15 mm² à 100 mm² en aluminium et en cuivre. Elle entoure également les âmes de câbles isolés.
Elle fonctionne rapidement avec l'archet d'entourage à grande vitesse de rotation. Les deux extrémités de l'archet d'entourage sont reliées au bras rotatif. Pour cette raison, la formation naturelle peut être assurée lorsque l'archet tourne à grande vitesse.
2. Données techniques
| Modèle (Machine d'entourage de type Skip) | JGB-630(500) | JGB-700 | JGB-800 | |
| Diamètre du fil unique | Cuivre | φ1.8-5 mm | φ2-5 mm | φ2.5-5 mm |
| Aluminium | φ2.0-5 mm | φ2.5-5 mm | φ3.0-5 mm | |
| Fil d'acier galvanisé | φ1.0-4.0 mm | φ1.2-4.0 mm | φ1.5-4.0 mm | |
| OD du conducteur toronné maximum | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas d'entourage | Cage d'entourage à 6 bobines | 31.1-235.0mm | 31.1-235.0mm | 31.1-235.0mm |
| Vitesse de rotation maximale | Cage d'entourage à 6 bobines | 1000 tr/min | 800 tr/min | 700 tr/min |
| Treuil | Diamètre de la roue du treuil | 1200 mm | 1400 mm | 1400 mm |
| Force de traction maximale | 10 T | 10 T | 12 T | |
| Puissance du moteur | 37 KW | 45 KW | 55 KW | |
| Taille de la bobine | 630*475*127 | 710*530*127 | 800*600*127 | |
| Bobine de déroulement centrale | 630*475*127 | 710*530*127 | 800*600*127 | |
| Bobine d'enroulement | 1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
| Vitesse linéaire maximale de traction | 235 m/min | 200 m/min | 170 m/min | |
| Hauteur centrale | 1000 mm | 1000 mm | 1000 mm | |
3. Parties principales
3.1 Cage d'entourage
3.2 Treuil double robuste
3.3 Dispositif de pré-torsion et de compactage
3.4 Compteur de mètres (mécanique et électrique)
3.5 Φ3150 Enrouleur de type colonne avec support de déplacement
3.6 Système de contrôle électrique
3.7 Système de protection de sécurité

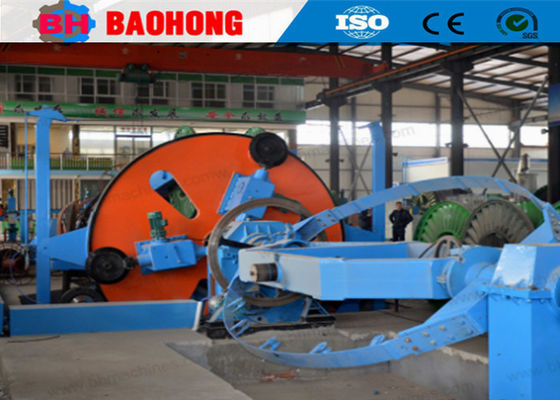

4. Photos
5. Photo d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines d'entourage de fils et de machines de câblage dans le nord de la Chine.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines d'entourage de fils et de machines de câblage et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines d'entourage rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé de manière indépendante les lignes d'entourage de type skip JGB Bow, les lignes de câblage de type skip CGB Bow et les lignes de câblage de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre société compte 60 employés, dont 10 personnes affectées à la R&D. La valeur de la production annuelle dépasse actuellement 10 millions de dollars et est devenue l'un des fabricants de machines d'entourage les plus importants de Chine.
