Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Type tubulaire toronneuse de câble | Matériel: | Fil de Cu, fil d'Al et noyau de câble isolé |
|---|---|---|---|
| Utilisation: | Câblage tubulaire | Bobine de réceptrice: | 1250 millimètres ; 1600 millimètres ; 2000 millimètres |
| Diamètre du fil simple 400 (de Cu): | φ1.2-2.6 millimètre | Diamètre du fil simple 400 (d'Al): | φ1.8-2.6 millimètre |
| Couleur garantie: | 12 mois | Période d'équipement: | À la demande |
| Mettre en évidence: | Toronneuse tubulaire à grande vitesse,machines de fabrication de fil de câble |
||
Machine de décapage de type tubulaire puissante
1. Application
Il est utilisé pour attacher les fils d'acier, les fils d'aluminium et les fils de cuivre, ainsi que pour attacher le câble de commande.La cage tubulaire en filets avec 2 sections de traitement de fabrication intégrale a une petite rotation radiale, les deux extrémités sont soutenues par un roulement, ce qui pourrait assurer un fonctionnement stable et une longue durée de service.
2. Caractéristique
2.1 Tubes tournant sur roulement ou rouleau environnant.
2.2 Machine capable de fonctionner en torsion ou en torsion totale avec possibilité de torsion variable.
2.3 La tension du fil est maintenue constante de la bobine de paiement pleine à vide.
2.4 Détecteur de rupture de fil/fil pour chaque décharge.
2.5 Pinceau pneumatique équipé d'un système de verrouillage de sécurité.
3. Paramètres techniques
|
Modèle (machine de jonction tubulaire)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique |
D'autres métaux
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
|
D'aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
|
DSO maximal du conducteur en filet
|
φ7 mm | φ10 mm | φ12 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
| 12 Cage pour les bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
| 18 La cage de pêche des bobins | 44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 600 tours/min | 600 tours/min | 400 tours/min |
| 12 Cage pour les bobins | 600 tours/min | 500 tours/min | 300 tours/min | |
| 18 La cage de pêche des bobins | 450 tours/min | 400 tours/min | 230 tours/min | |
| Le capstan | Diamètre de la roue Capstan | φ600 mm | φ 800 mm | φ1000 mm |
|
Force maximale de dégagement
|
3T | 5T | 5T | |
|
Puissance du moteur
|
22 kW | 30 kW | 37 kW | |
|
Taille de la bobine
|
400 mm | 500 mm | 630 mm | |
|
Le centre de paiement Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Bobbin de prise
|
1250 mm | Unité de mesure | 2 000 mm | |

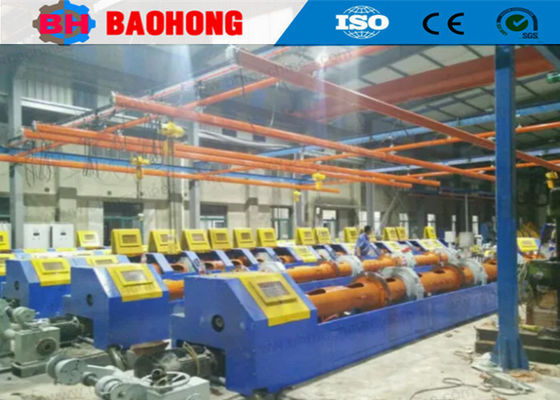

4- Une photo.
5Photo de l' emballage
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
