Machine à câbler à fil de carbone 1000RPM avec détection de rupture de fil
Cette machine à câbler haute performance est conçue pour le torsion de quatre âmes isolées rondes en utilisant une forme de câblage à torsion arrière, avec des capacités intégrées de remplissage et de rubanage non métallique.
Applications
Principalement utilisée pour le torsion de quatre âmes isolées rondes avec une forme de câblage à torsion arrière, avec des fonctions intégrées de remplissage et de rubanage non métallique.
Spécifications techniques
| Modèle (Machine à câbler à sauter) |
JGB-630(500) |
JGB-700 |
JGB-800 |
| Diamètre du fil unique - Cuivre |
φ1.8-5 mm |
φ2-5 mm |
φ2.5-5 mm |
| Diamètre du fil unique - Aluminium |
φ2.0-5 mm |
φ2.5-5 mm |
φ3.0-5 mm |
| Diamètre du fil unique - Fil d'acier galvanisé |
φ1.0-4.0 mm |
φ1.2-4.0 mm |
φ1.5-4.0 mm |
| OD maximal du conducteur toronné |
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Pas de câblage - Cage de câblage à 6 bobines |
31.1-235.0mm |
31.1-235.0mm |
31.1-235.0mm |
| Vitesse de rotation maximale - Cage de câblage à 6 bobines |
1000 tr/min |
800 tr/min |
700 tr/min |
| Diamètre de la roue de cabestan |
1200 mm |
1400 mm |
1400 mm |
| Force de traction maximale |
10 T |
10 T |
12 T |
| Puissance du moteur |
37 KW |
45 KW |
55 KW |
| Taille de la bobine |
630*475*127 |
710*530*127 |
800*600*127 |
| Bobine de déroulement centrale |
630*475*127 |
710*530*127 |
800*600*127 |
| Bobine d'enroulement |
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
| Vitesse linéaire maximale de traction |
235 m/min |
200 m/min |
170 m/min |
| Hauteur centrale |
1000 mm |
1000 mm |
1000 mm |
Composants principaux
- Support de déroulement central
- Cage de câblage
- Porte-matrice
- Tête de rubanage non métallique
- Compteur mécanique
- Enrouleur de type colonne avec traverse
- Système de transmission mécanique
- Système de contrôle électrique

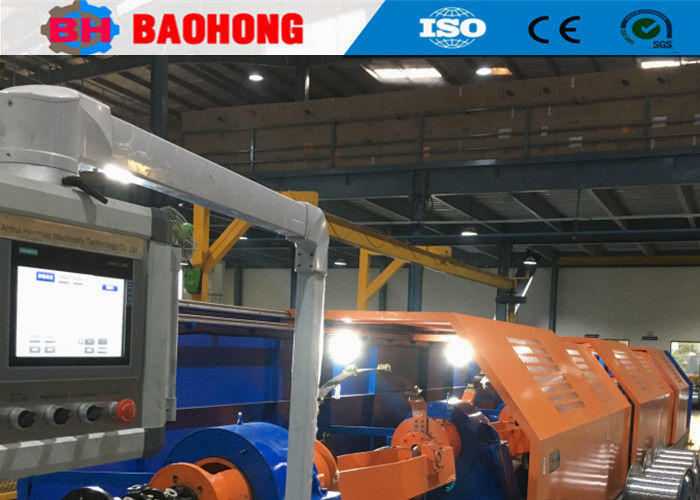

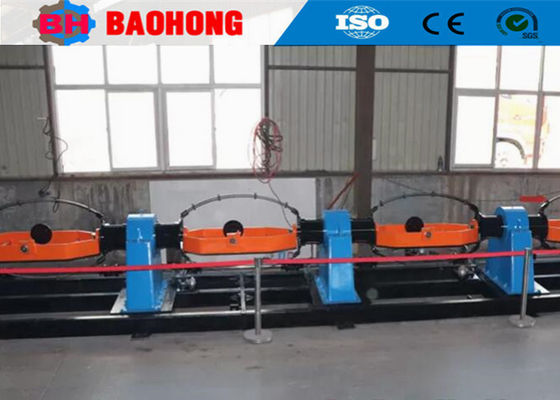

Images du produit
Emballage
Informations sur le fabricant
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et est devenue le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, Baohong Machinery se consacre à la recherche et au développement de machines à câbler et à poser, réalisant des avancées technologiques significatives. Nous sommes la seule usine en Chine capable de développer la série de machines à câbler rigides JLK en traitement de chaîne de montage. Nous avons développé indépendamment les lignes de câblage à sauter JGB Bow, les lignes de câblage de type CGB Bow et les lignes de pose de type CLY à berceau à grande vitesse.
Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés avec un atelier de production de 8 000 mètres carrés. Notre société emploie 60 membres du personnel, dont 10 professionnels de la R&D. Avec une valeur de production annuelle dépassant 10 millions de dollars, nous sommes devenus l'un des fabricants de machines à câbler les plus importants de Chine.
