Type tubulaire de cuivre à grande vitesse toronneuse de Wire&Cable avec la bobine de 200mm

Machine de fixation de fils et câbles de type tubulaire de cuivre à grande vitesse avec bobine de 200 mm

1. Application
La machine de décapage tubulaire est utilisée pour le fil de cuivre, le fil d'aluminium et le noyau isolé du câble.L'attache tubulaire avec torsion arrière, pour 1 + 6 bobbin, 1 + 12 bobbin cuivre / aluminium rond et conducteurs compacts et attache de fil d'acier.

La vitesse de production est extrêmement rapide, par exemple, JGG/1+6 Tubular Stranding Machine, 45mm2 de fils nus, pas 105mm, la vitesse est de 2500m/h. Donc, en 12 heures,La machine de décapage peut produire 30000m de fils.Si nous réduisons le temps de chargement et de déchargement, et le temps d'arrêt de l'hôte, par exemple 3 heures, 20000 mètres de conducteur peuvent être produits.

2. Caractéristiques
2.1 Nous personnalisons cette machine de décapage tubulaire selon les exigences du client.
2.2 La machine à ramollir est conçue avec 1+5 bobines, 1+6 bobines, 1+8 bobines, 1+10 bobines, 1+12 bobines, cage ou selon les exigences du client.
2.3 Bobine: 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm conformément à la norme DIN 46397 / modifiée.
2.4 machine de dépôt tubulaire, cages soutenues sur un bon roulement aux deux extrémités.
2.5 La cage tubulaire est recuit, ce qui réduit la contrainte interne et augmente la durée de vie.
2.6 Haute efficacité et vitesse, faible bruit, longue durée de vie. 200 / 1 + 6 vitesse maximale de cage 1400 tours par minute. 200 / 1 + 18 vitesse maximale de cage 900 tours par minute. 1250 / 1 + 5 vitesse maximale de cage 100 tours par minute.
2.7 Les bobines sont verrouillées avec des pinces mécaniques: l'une est mobile et l'autre est fixe, ou le bobin est fixé sur l'axe par un verrou.
2.8 Dispositif de freinage différent pour la tension des bobines.
2.9 type disque frein pneumatique pour Cage.
2.10 équipé de PLC, optionnel.

2.11 Les boîtes de vitesses clés adoptent les meilleures boîtes de vitesses en Chine.

2.12 Un dispositif électromagnétique de freinage de rupture de fil à chaque dispositif de serrage de bobine. Un dispositif de freinage par induction est installé sur le compteur mécanique du compteur. Ces dispositifs détecteront 99,9% de rupture de fil.

3. Paramètres techniques

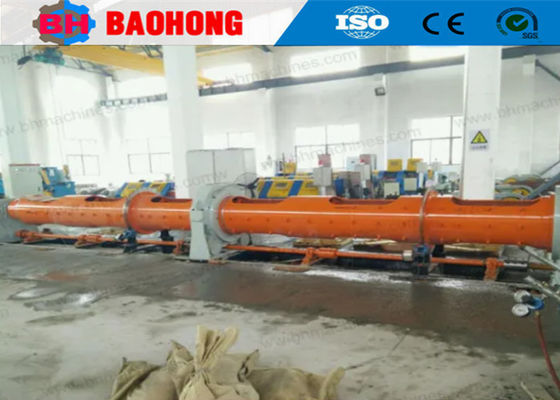

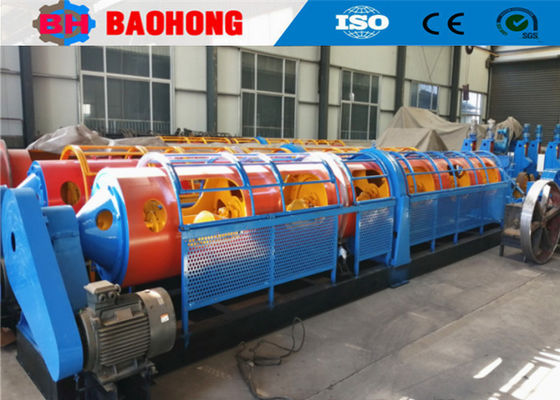

4Des photos.

5- Des photos d'emballage.

6Notre usine et présentations.

Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.

Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.

Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
