Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Type tubulaire toronneuse | Application: | Le câblage des fils |
|---|---|---|---|
| Matériels: | Fil de Cu, fil d'Al et noyau de câble isolé | Tailles de rouleaux: | 400 millimètres, 500 millimètres, 630 millimètres |
| Couleur de l'équipement: | Comme demande du client | Période de garantie: | 1 an |
| Mettre en évidence: | Type tubulaire équipement de fabrication de câbles,Toronneuse tubulaire de câblage cuivre,Équipement tubulaire de fabrication de câbles de cage |
||
Machine à câbler de type tubulaire pour le câblage de fils de cuivre
1. Application
La machine à câbler de type tubulaire à grande vitesse est utilisée pour le câblage de fils d'acier, de fils d'aluminium et de fils de cuivre ainsi que pour le câblage des câbles de contrôle.
2. Caractéristique
2.1 La cage tubulaire est recuite, ce qui réduira la contrainte interne et augmentera la durée de vie.
2.2 Bobines verrouillées avec des broches mécaniques : une est mobile et une est fixe, ou la bobine est fixée sur l'axe par un loquet.
2.3 Frein pneumatique de type disque pour la cage.
2.4 Un dispositif d'arrêt électromagnétique de rupture de fil pour chaque dispositif de serrage de bobine. Un dispositif d'arrêt à induction est sur le compteur mécanique. Ces dispositifs détecteront 99,9 % des ruptures de fil.
3. Paramètres techniques
|
Modèle (Machine à câbler tubulaire)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique |
Cuivre
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD du conducteur toronné maximum
|
φ7 mm | φ10 mm | φ12 mm | |
| Pas de câblage |
Cage de câblage à 6 bobines
|
37-281 mm | 44-338 mm | 82-620 mm |
|
Cage de câblage à 12 bobines
|
37-281 mm | 44-338 mm | 82-620 mm | |
|
Cage de câblage à 18 bobines
|
44-334 mm | 44-338 mm | 82-620 mm | |
| Vitesse de rotation |
Cage de câblage à 6 bobines
|
600 tr/min | 600 tr/min | 400 tr/min |
|
Cage de câblage à 12 bobines
|
600 tr/min | 500 tr/min | 300 tr/min | |
|
Cage de câblage à 18 bobines
|
450 tr/min | 400 tr/min | 230 tr/min | |
| Treuil |
Diamètre de la roue du treuil
|
φ600 mm | φ800 mm | φ1000 mm |
|
Force de traction maximale
|
3T | 5T | 5T | |
|
Puissance du moteur
|
22 KW | 30 KW | 37 KW | |
|
Taille de la bobine
|
400 mm | 500 mm | 630 mm | |
|
Bobine de déroulement centrale
|
400 mm | 500 mm | 630 mm | |
|
Bobine de réception
|
1250 mm | 1600 mm | 2000 mm | |

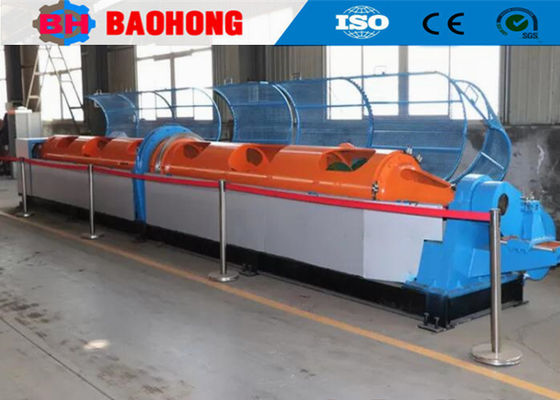

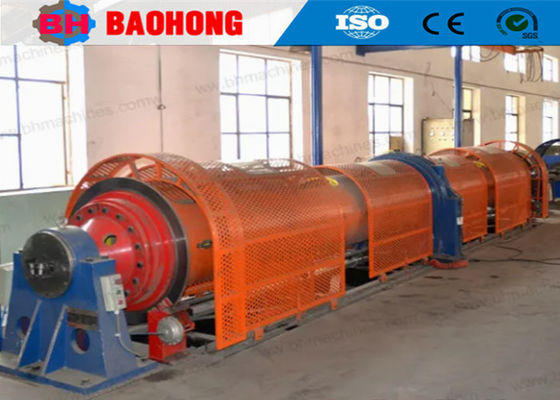

4. Photos
5. Photos d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, en s'appuyant sur l'attention et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé de manière indépendante les lignes de câblage à saut de flèche JGB, les lignes de câblage de type à saut de flèche CGB et les lignes de pose de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnes en R&D. La valeur de la production annuelle dépasse actuellement les 10 millions de dollars et est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
