Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | AAC ACSR Silent Rigid Stranding Machine (machine de jonction rigide et silencieuse) | Usage: | Wire stranding |
|---|---|---|---|
| Bobbin sizes: | 500 / 630 / 710 | Matériaux: | Fil en acier, de cuivre, en aluminium |
| PLC,touch screen: | SIEMENS | HS code: | 8479400000 |
| Max. Haul-off Force: | 30 T | Machine color: | Optional |
| Mettre en évidence: | Toronneuse rigide silencieuse,Toronneuse rigide d'ACSR,toronneuse 240Sqmm rigide |
||

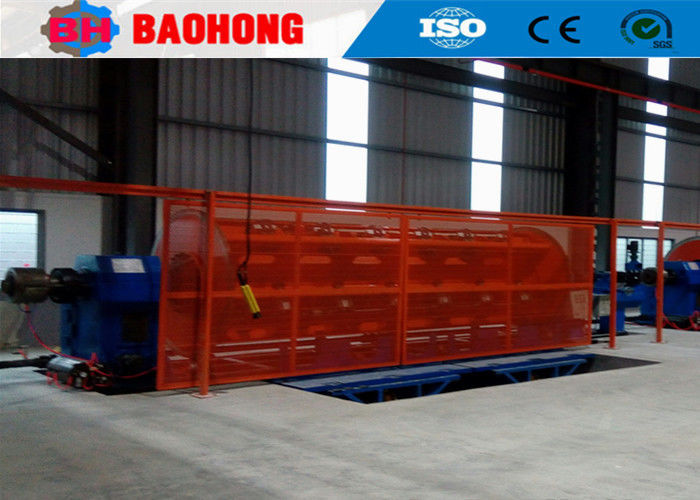

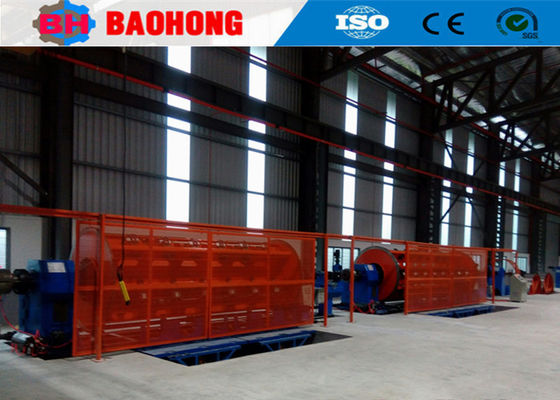

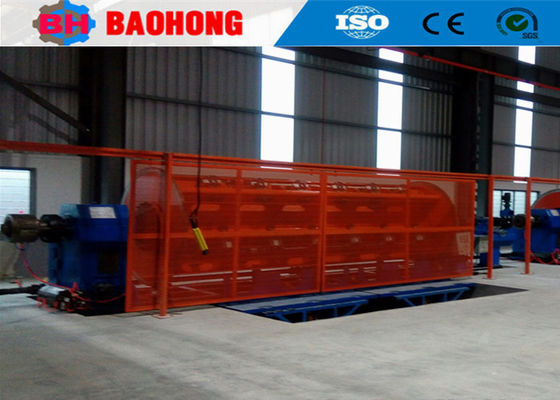

AAC ACSR 240 mm carrés Silent rigide machine de jonction avec bobine 630 mm
1. Application
La machine est adaptée pour la jonction longue longueur et la section nue de cuivre d'aluminium, alliage d'aluminium, câble d'aluminium acier de renforcement des fils pour produire les câbles d'alimentation suivants,Conducteurs en forme de secteurTout est compact.
2. Composant principal
2.1 Remboursement 1 ensemble
2.2 Franges rigides sur chaque bobine 1 jeu
2.3 Porteur de matrices de compactage et de montage 1 ensemble
2.4 Machine à ruban adhésif concentrique 1 jeu
2.5 compteur de compteurs 1 ensemble
2.6 Capstan 1 jeu
2.7 Traversée du support 1 ensemble
2.8 Type de colonne de prise 1 ensemble
2.9 Armoire de commande électrique (armoire principale et armoire de commande) 1 ensemble par armée
3. Caractéristiques
3.1 Nous personnalisons cette machine de frottement de type rigide en fonction des exigences des clients.
3.2 toute la structure sera usinée sur le grand tour horizontal.
3.3 Bobines: 500 mm, 630 mm, 710 mm selon la norme DIN 46397 / modifiée.
3.4 Capstan à roues doubles de conception inclinée, adapté à une charge de compactage lourde.
3.5 frein pneumatique de type disque pour cage de mise à l'eau.
3.6 équipé de PLC, optionnel.
4. Paramètres techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |
6Photo de l' emballage
7Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
