Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Type de cadre rigide toronneuse de câble | Utilisation: | Le câblage des fils |
|---|---|---|---|
| taille: | 500/630/710/720 | Matériel: | Fil de cuivre, de fil d'aluminium et de fil d'acier |
| Marque de PLC: | Le groupe Siemens | Max. Transport- Force: | 30t |
| Couleur de la machine: | À la demande | Durée de garantie: | 12 mois de garantie |
| Mettre en évidence: | Type de cadre toronneuse de câble,Toronneuse en aluminium de câble,toronneuse de câble de bobine de 630mm |
||

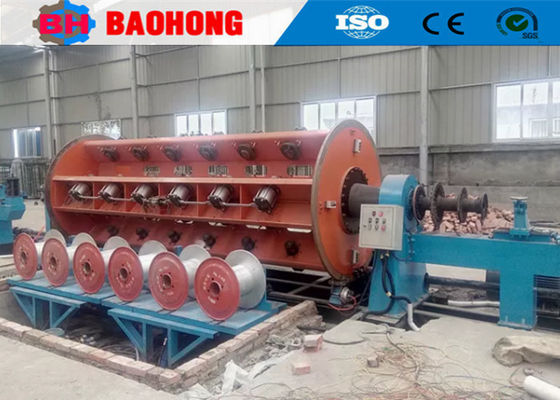

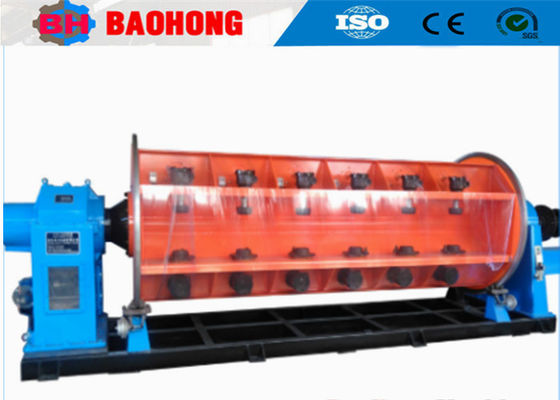

Machine de fixation de câbles à cadre rigide pour fil d'aluminium
1. Application
La machine est adaptée pour la jonction longue longueur et la section nue de cuivre d'aluminium, alliage d'aluminium, câble d'aluminium acier de renforcement des fils pour produire les câbles d'alimentation suivants,Conducteurs en forme de secteurTout est compact.
2. Principaux composants
2.1 Remboursement 1 ensemble
2.2 Franges rigides sur chaque bobine 1 jeu
2.3 Porteur de matrices de compactage et de montage 1 ensemble
2.4 Dispositif de pré-torsion et de compactage 1 ensemble
2.5 compteur de compteurs 1 ensemble
2.6 Capstan 1 jeu
2.7 Traversée du support 1 ensemble
2.8 Type de colonne de prise 1 ensemble
2.9 Armoire principale et armoire de commande 1 ensemble chacune
3. Caractéristiques
3.1 Transmission par moteur séparé / arbre de mise à la terre.
3.2 Toute la structure sera usinée sur le grand tour horizontal.
3.3 Bobine: 500 mm, 630 mm, 710 mm selon la norme DIN 46397 / modifiée.
3.4 Il peut estimer avec précision le signal de rupture de n'importe quelle bobine de chaque cage en utilisant la numérisation quantitative, et la position de rupture peut être affichée sur l'écran tactile.
4. Paramètres techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |
5Des photos.
6Photo de l' emballage
7Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
