| Nom du produit: | Toronneuse rigide de câble de cadre | utilisation pour: | Le câblage des fils |
|---|---|---|---|
| Les bobines: | 500/630/710/720 | Matériaux: | Cu, Al, fils d'acier |
| Marque de PLC: | Le groupe Siemens | Max. Pulling Force: | 30 t |
| Couleur: | Personnalisation | Durée de garantie: | 12 mois |
| Mettre en évidence: | Toronneuse rigide de câble 500,Toronneuse de câble de commande de PLC,Machine nue de Strander de fil |
||

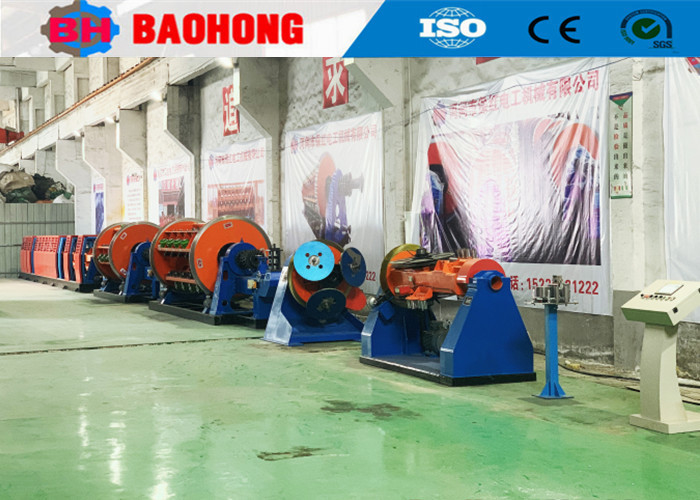

Machine de fixation de câbles à cadre rigide pour fil nu à commande PLC
1. Application
La machine est adaptée pour la jonction de longs câbles en cuivre d'aluminium,alliage d'aluminium, câble d'aluminium et acier pour produire les câbles suivants:Conducteurs en forme de secteurAvec une rigidité élevée, des performances élevées, une vitesse élevée et une faible inertie.
2. Principaux composants
2.1 Remboursement 1 ensemble
2.2 Franges rigides sur chaque bobine 1 jeu
2.3 Porteur de matrices de compactage et de montage 1 ensemble
2.4 Dispositif de pré-torsion et de compactage 1 ensemble
2.5 compteur de compteurs 1 ensemble
2.6 Capstan 1 jeu
2.7 Prendre le relais de traversée 1
2.8 Armoire principale et armoire de commande 1 ensemble chacune
3. Caractéristiques
3.1 Alimenté par une boîte de vitesses variable à 36 niveaux, double traction et double dispositif actif.
3.2 Toute la structure sera usinée sur le grand tour horizontal.
3.3 Le support de prise et de traversée peut également utiliser le type de colonne et le type de portail.
3.4 La machine utilise un PLC d'origine importé pour contrôler l'ensemble de la ligne, le réglage et le fonctionnement des équipements électriques respectifs.
3.5 Le dispositif d'arrêt d'urgence le plus avancé, contrôlant directement chaque bobine.
4. Paramètres techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |
5Des photos.
6- Des photos d'emballage.
7Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
