Machine de pose de câbles électriques de type berceau 800 mm
1. Application
La machine est utilisée pour la fixation ou le blindage de toutes sortes de câbles en caoutchouc de base à section transversale, de câbles d'alimentation, de câbles de commande et de câbles de charge.
2. Composant
Le dispositif central de décharge, l'hôte du cadre, le support de l'assemblage, le dispositif de fixation, le dispositif de blindage, le compteur de compteurs, le dispositif de traction, le dispositif de prise et de traverse, la transmission et le système de commande électrique.
3Le personnage principal
3.1 Plus de spécifications, cette machine de série peut être largement utilisée, de sorte que les clients peuvent choisir le matériel de pose.
3.2 équipé d'une fonction en spirale de recul et d'une fonction en spirale non de recul. La façon de reculer est la spirale en cercle de recul, la spirale de recul de la planète et la spirale de recul de la roue à engrenages.
3.3 La méthode de pré-spiralement est manuelle et automatique, la même que pour la pince à rouleaux à filetage.
4.Paramètres techniques
| Modèle (machine de pose) | Le numéro d'immatriculation du véhicule: | Le nombre d'équipements utilisés est le suivant: | Le nombre d'établissements d'assurance doit être le suivant: | Le nombre d'équipements utilisés est le suivant: | Le nombre d'équipements utilisés est le suivant: |
| Diamètre du fil unique | φ5 à 10 mm | φ5-12 mm | φ8 à 20 mm | φ8 à 25 mm | φ10 à 35 mm |
| DSO maximal du conducteur en filet | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm |
| La mise à l'eau | 50 à 800 mm | 95 à 1500 mm | 200 à 2000 mm | 420 à 3500 mm | 550 à 5176 mm |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Pour les véhicules à moteur: | Pour les véhicules à moteur: | 2 000 mm | 2500 mm |
| Force maximale de dégagement | 10 T | 12 T | 15 T | 20 tonnes | 25 T |
| Puissance du moteur | 18.5 kW | 22 kW | 30 kW | 37 kW | 55 kW |
| Taille de la bobine | 630 mm | 800 mm | 1 000 mm | 1250 mm | Unité de mesure |
| Bobbin de prise | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm | 2500 mm | 3150 mm |
| Vitesse linéaire maximale de dégagement | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm | 1 000 mm | 1 000 mm |

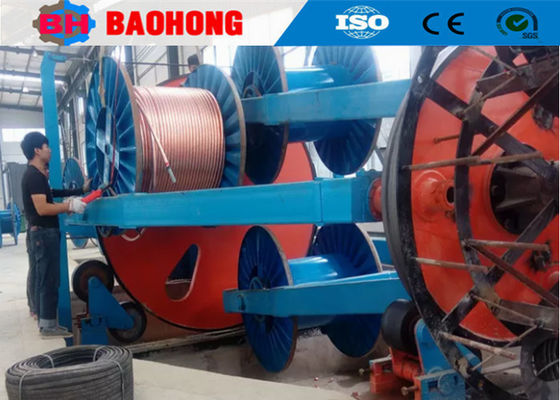

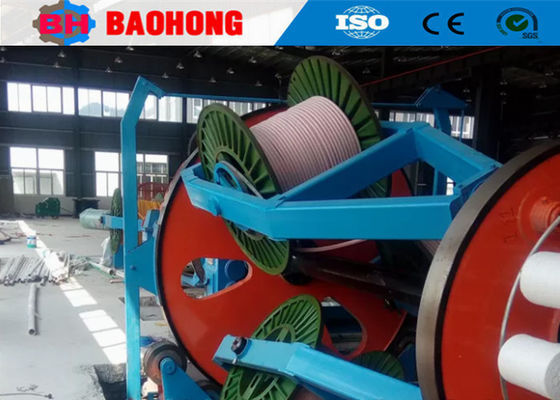

5Des photos.
6- Des photos d'emballage.
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
