Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Câbleur planétaire à moteur séparé | utilisation pour: | Le débarquement |
|---|---|---|---|
| Les bobines: | 500 630 etc. | Matériau de jonction: | Fil de cuivre, de fil d'aluminium et de fil d'acier |
| Max.conducteur à câbles OD ((500): | φ35 mm | Max. Vitesse linéaire de décollage ((630): | 20 m/min |
| Couleur: | Optionnel | Durée de garantie: | Garantie d'un an |
| Mettre en évidence: | Moteur distinct conduisant Strander planétaire,strander planétaire de câble,Strander planétaire 20m/Min |
||

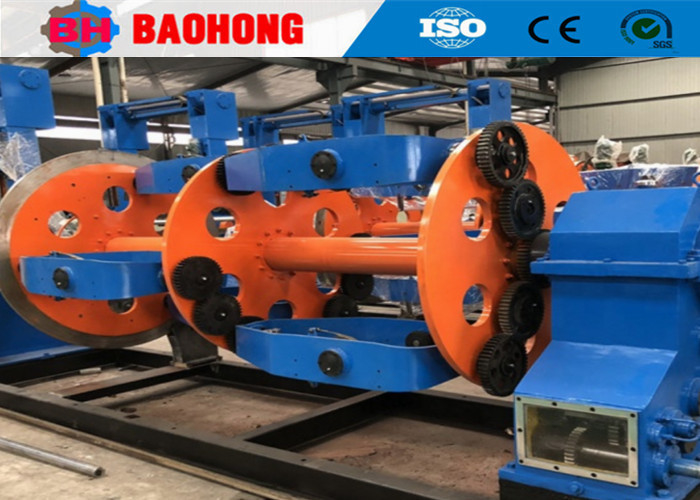

Cable séparé moteur de conduite planétaire Strander 20m/Min
1. Utilisation
Cette machine est principalement utilisée pour le câblage de câbles isolants Cu, Al, ACSR, etc. Elle peut également être utilisée pour le dépistage des fils Cu.
2. Principales composantes
2.1 Stand de paiement de type pinceau 1 jeu
2.2 Tableau de paiement manuel 1 jeu
2.3 # support de guidage de fil de forme 1 jeu
2.4 Cage de mise à l'eau 1 jeu par cage
2.5 siège à matrices à câble 4 ensembles
2.6 Dispositif de fixation non métallique 1 jeu
2.7 Compteurs électriques et mécaniques 1 jeu
2.8 Dispositif à double capstan 1 jeu
2.9 Prise en charge de type portail avec support de traversée 1 jeu
2.10 Système de transmission du mécanisme 1 jeu
2.11 Système de commande électrique 1 jeu
2.12 Clôture de sécurité 1 jeu
3. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm |
Étendue de l'eau
|
|

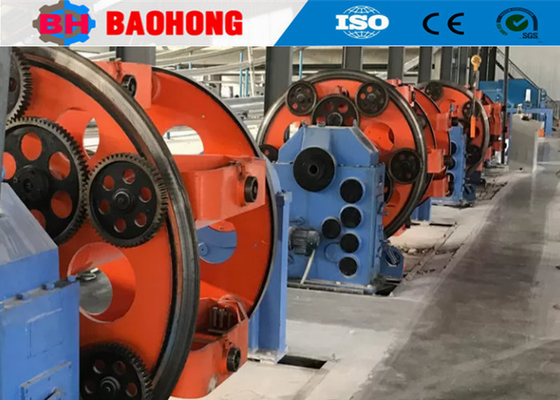

4- Une photo.
5Photo de l' emballage
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
