Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Type planétaire toronneuse de câble | Le type: | Planète |
|---|---|---|---|
| Tailles de tambour: | 500 630 etc. | Matériaux: | Des fils de cuivre, d'alcool, d'acier |
| Conducteur OD (315) de Max.stranded: | φ14 millimètre | La mise à l'eau: | sans étape, réglable |
| Durée de garantie: | 1 an | Peinture d'équipement: | Optionnel |
| Mettre en évidence: | Toronneuse planétaire de câblage cuivre,Éolienne électrique de corde,Toronneuse rigide en aluminium |
||
Machine d'échouage planétaire pour la fabrication de câbles électriques en fil de cuivre, d'aluminium et d'acier
1. Utilisation
Cette machine est adoptée pour l'échouage et le câblage des âmes isolées, ou ACSR, des fils d'aluminium nus et des conducteurs.
2. Caractéristique principale
2.1. Méthode de torsion arrière : mécanisme planétaire.
2.2. La cage de torsion sans axe est équipée d'un contrôle de tension par friction mécanique.
2.3. Les arbres de transmission relient toutes les parties de la machine pour maintenir un pas d'échouage stable, qui peut également être choisi par synchronisation de fréquence pour contrôler la machine.
2.4. Haute rigidité, haute performance, haute vitesse et faible inertie.
2.5. Système de contrôle PLC, fonctionnant sur écran tactile.
3. Paramètres techniques
| Modèle (Machine d'échouage planétaire) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | Cuivre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD du conducteur toronné maximum | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Pas d'échouage | Cage d'échouage à 6 bobines | 26-435 | 39-695 | 44-770 | 48-840 |
| Cage d'échouage à 12 bobines | 30-526 | 43-774 | 47-858 | 50-928 | |
| Cage d'échouage à 18 bobines | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Cage d'échouage à 24 bobines | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Vitesse de rotation | Cage d'échouage à 6 bobines | 218 tr/min | 120 tr/min | 106 tr/min | 55 tr/min |
| Cage d'échouage à 12 bobines | 118 tr/min | 110 tr/min | 97,5 tr/min | 45 tr/min | |
| Cage d'échouage à 18 bobines | 108 tr/min | 100 tr/min | 82,9 tr/min | 35 tr/min | |
| Cage d'échouage à 24 bobines | 98 tr/min | 90 tr/min | 74 tr/min | 25 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Force de traction maximale | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobine de déroulement centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobine de réception | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Vitesse linéaire maximale de traction | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Hauteur centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

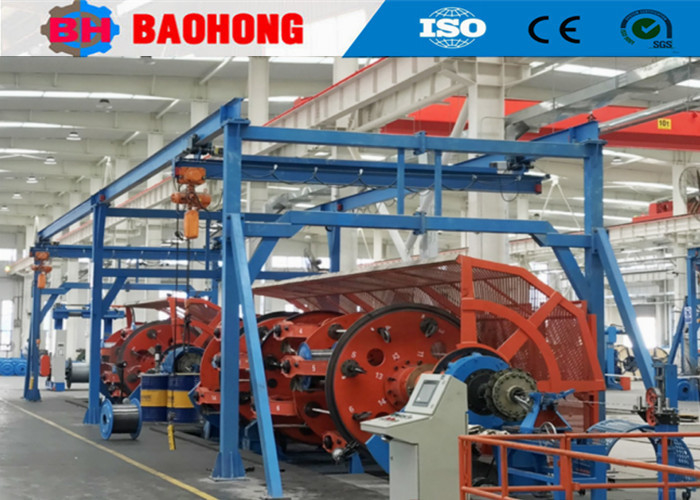

4. Photo
5. Photo d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines d'échouage et de câblage en Chine du Nord.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines d'échouage et de câblage et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines d'échouage rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes d'échouage JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de câblage de type CLY High speed Cradle.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre société compte 60 employés, dont 10 personnes affectées à la R&D. La valeur de la production annuelle dépasse actuellement les 10 millions de dollars et est devenue l'un des fabricants de machines d'échouage les plus importants de Chine.
