Détails sur le produit:
Conditions de paiement et expédition:
|
| Product name: | Cable Laying Up Stranding Machine | Bobbins: | 800 1000 1250 etc |
|---|---|---|---|
| Usage: | Laying up | Stranding pitch(1000): | 200-2000 mm |
| Capstan wheel Diameter(630): | 1000 | Inverter brand: | SIEMENS |
| Motor brand: | SIEMENS | Color: | Optional |
| Control method: | PLC Control | ||
| Mettre en évidence: | Toronneuse d'immobilisation de câble,toronneuse d'immobilisation de fil,toronneuse de lancement de 800mm |
||
contrôle de PLC de toronneuse d'immobilisation de câble de lancement de 800mm
1. Application
La machine est utilisée pour l'immobilisation de la grande partie, longs cables électriques de longueur. La ligne est employée pour armoring de fils d'acier des cables électriques, la ligne de too.he est pour l'immobilisation des noyaux de pré-spirale ou de câble de non-pré-spirale et du câble de Milliken. C'est notre produit de poing avec la haute qualité en Chine et également le prix est très concurrentiel.
2. Caractéristiques
2,1 le type machine de cage d'immobilisation de câble est dos de 100% tordu et échoué.
2,2 conçu pour des conducteurs de puissance d'immobilisation avec 3-5 noyaux ronds et noyaux droits ou de secteur de forme.
2,3 équipé de la double roue tirant le cabestan en courant les câbles de petite taille ou du transport outre de la chenille pour de plus grands cables électriques.
2,4 la machine est donnée en système de contrôle de HMI+PLC pour prérégler le lancement d'immobilisation et pour la synchronisation de vitesse avec pour prendre.
2,5 sur option maximum de 24 morceaux de bobines remplissantes.
3. Paramètres techniques
| Modèle (machine d'immobilisation) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diamètre de fil simple | φ5-10 millimètre | φ5-12 millimètre | φ8-20mm | φ8-25 millimètre | φ10-35 millimètre | |
| Conducteur échoué maximum OD | φ30 millimètre | φ40 millimètre | φ63 millimètre | φ70 millimètre | φ80 millimètre | |
| Toronnage du lancement | 50-800 millimètres | 95-1500 millimètres | 200-2000 millimètres | 420-3500 millimètres | 550-5176 millimètres | |
| Cabestan | Diamètre de roue de cabestan | 1000 millimètres | 1200 millimètres | 1800 millimètres | 2000 millimètres | 2500 millimètres |
| Force maximum de transport- | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Puissance de moteur | 18,5 KILOWATTS | 22 KILOWATTS | 30 KILOWATTS | 37 KILOWATTS | 55 KILOWATTS | |
| Bobbin Size | 630 millimètres | 800 millimètres | 1000 millimètres | 1250 millimètres | 1600 millimètres | |
| Bobine de réceptrice | 1600 millimètres | 1800 millimètres | 2000 millimètres | 2500 millimètres | 3150 millimètres | |
| Vitesse linéaire de transport- maximum | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Taille centrale | 1000 millimètres | 1000 millimètres | 1000 millimètres | 1000 millimètres | 1000 millimètres | |

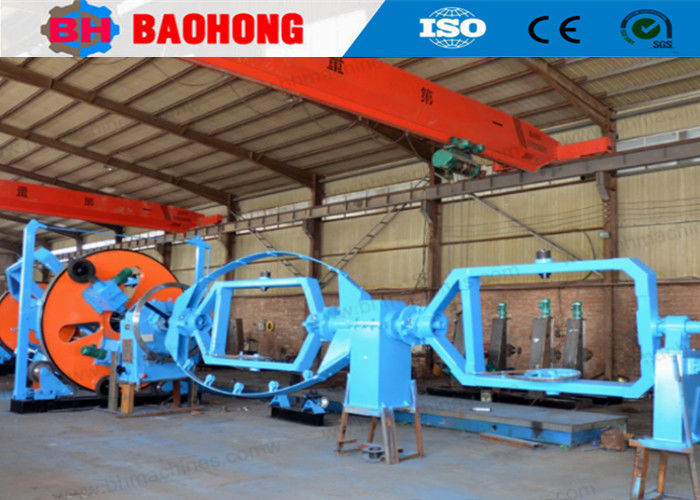

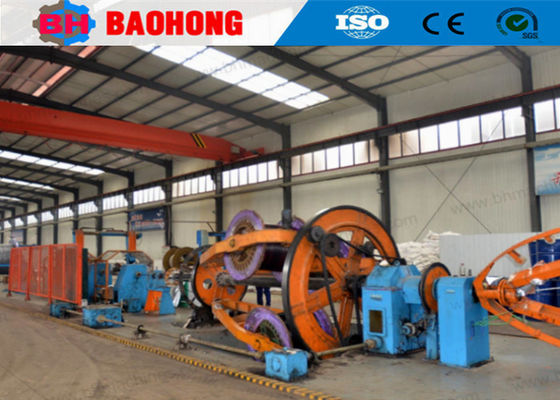

4. Photos
5. Photo de emballage
6. Notre usine et introduction
Les machines électriques Cie., Ltd de Hejian Baohong ont été établies en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, province de Hebei, a été le plus grand fabricant professionnel pour la machine de toronnage et la machine d'immobilisation dans la Chine du Nord.
Depuis 2006, comptant sur le soin et l'appui de nos clients, des machines de Baohong ont été consacrées à la recherche et développement de la machine de toronnage et de la machine d'immobilisation et ont apporté la grande amélioration. Maintenant nous sommes devenus la seule une usine qui peut développer la production de la série rigide de toronneuse de JLK pour être une chaîne de montage traitant en Chine, et nous également avons indépendamment développé les lignes de toronnage de saut d'arc de JGB, le type lignes de câblage de saut d'arc de CGB et le type à grande vitesse lignes de berceau de CLY d'immobilisation.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une aire de 10000 mètres carrés, atelier de production 8000 mètres carrés. Notre société a 60 employés, y compris 10 personnels de R&D. La valeur de sortie annuelle est plus de 10 millions de dollars actuellement, et s'est développée en un du fabricant le plus important de toronneuse en Chine.
Personne à contacter: Daisy
Téléphone: +8618256531268
