Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Type de saut toronneuse pour tordre le conducteur de câble | Utiliser: | Le type de fil de fer à sauter |
|---|---|---|---|
| Matériels: | Arc en acier et en carbone | Vitesse de rotation: | 1000 tours par minute |
| Marque de roulement: | SKF ; NSK | Couleur: | Facultatif |
| Peinture: | Facultatif | Temps de garantie: | 1 an |
| Mettre en évidence: | Machine tubulaire combinée de Strander,Vrillage de la machine tubulaire de Strander de câble,Type machine de saut de toronnage |
||

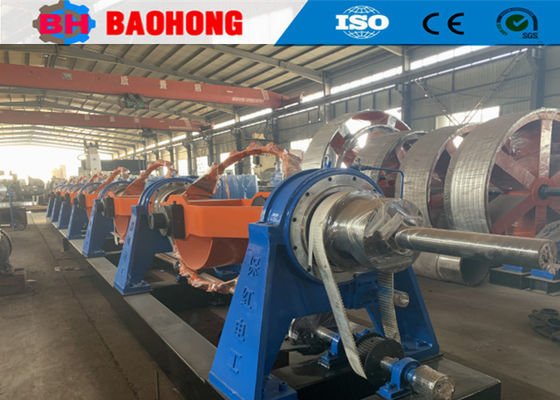

Machine à câbler combinée de type Skip pour le torsion de conducteurs de câbles
1. Application
La machine à câbler tubulaire à grande vitesse est utilisée pour le câblage de fils d'acier, de fils d'aluminium et de fils de cuivre ainsi que pour le câblage des câbles de contrôle.
2. Caractéristique
2.1. Le corps tubulaire est d'une seule pièce avec peu de faux-rond radial. Il est supporté sur le roulement aux deux extrémités et fonctionne avec très peu de bruit.
2.2. La bobine est serrée par des ressorts à disque et libérée par un dispositif pneumatique.
2.3. Arrêts de rupture de fil et d'urgence prévus pour toute la ligne.
2.4. La machine adopte le contrôle PLC de toute la ligne. Le système de contrôle électrique est avancé en technologie, facile à utiliser et fiable en fonctionnement.
3. Données techniques
| Modèle (Machine à câbler Skip) | JGB-630(500) | JGB-700 | JGB-800 | |
| Diamètre du fil unique | Cuivre | φ1.8-5 mm | φ2-5 mm | φ2.5-5 mm |
| Aluminium | φ2.0-5 mm | φ2.5-5 mm | φ3.0-5 mm | |
| Fil d'acier galvanisé | φ1.0-4.0 mm | φ1.2-4.0 mm | φ1.5-4.0 mm | |
| OD du conducteur toronné maximum | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 31.1-235.0mm | 31.1-235.0mm | 31.1-235.0mm |
| Vitesse de rotation maximale | Cage de câblage à 6 bobines | 1000 tr/min | 800 tr/min | 700 tr/min |
| Treuil | Diamètre de la roue du treuil | 1200 mm | 1400 mm | 1400 mm |
| Force de traction maximale | 10 T | 10 T | 12 T | |
| Puissance du moteur | 37 KW | 45 KW | 55 KW | |
| Taille de la bobine | 630*475*127 | 710*530*127 | 800*600*127 | |
4. Marque des principaux composants
4.1 Les roulements utilisent Schneider
4.2 Les moteurs utilisent la marque China
4.3 L'inverseur AC utilise la marque
4.4 Le PLC utilise la marque
4.5 L'écran tactile utilise la marque
4.6 Les principaux composants électriques basse tension utilisent les produits Schneider
5. Photo
6. Photo d'emballage
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant devenus la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour être une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de câblage JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, un atelier de production de 8000 mètres carrés. Notre société compte 60 employés, dont 10 personnes en R&D. La valeur de la production annuelle dépasse actuellement les 10 millions de dollars et est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
