Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de machine: | Toronneuse planétaire avec la torsion arrière | Condition de la machine: | nouveau |
|---|---|---|---|
| Type de machine: | Forme planétaire | Spécifications de la bobine: | 500 |
| Matériel: | acier | Couleur de la machine: | Comme demande |
| Hauteur centrale: | 1000 mm | Période de garantie: | garantie d'un an |
| Mettre en évidence: | Câblez étendre la toronneuse planétaire,Toronneuse planétaire en acier,Toronneuse planétaire de torsion arrière |
||
Machine à câbler planétaire en acier à bobine de 500 mm avec torsion arrière
1. Utilisation
La machine est utilisée pour le câblage de fils de Cu, Al, ACSR et de fils isolés avec torsion arrière. Elle peut également armer en acier ou cribler en Cu les câbles.
2. Caractéristiques principales
2.1 Les bobines dans les cages peuvent être chargées et déchargées individuellement ou intégralement, et dans ce dernier cas, trois options sont proposées : chargement par le bas, par le haut et latéral.
2.2 Les bobines dans la cage sont serrées pneumatiquement ou à la main. Dans ce dernier cas, les bobines sont serrées en tournant les vis sans fin ou les volants. Un verrouillage de sécurité mécanique est prévu pour chaque système.
2.3 La tension de déroulement est contrôlée par friction mécanique ou par force pneumatique. Pour la tension pneumatique, la tension de déroulement est maintenue constante de la bobine pleine à la bobine vide sous le système de contrôle électrique.
3. Configuration
Dérouleur, châssis principaux de section à 6 bobines, section à 12 bobines, 18 bobines, 24 bobines et 30 bobines, porte-filère, rubanuse, unité d'armure, tireur, enrouleur, système d'entraînement et système électrique.
4. Paramètres techniques
| Modèle (Machine à câbler planétaire) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | Cuivre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD du conducteur toronné maximum | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 26-435 | 39-695 | 44-770 | 48-840 |
| Cage de câblage à 12 bobines | 30-526 | 43-774 | 47-858 | 50-928 | |
| Cage de câblage à 18 bobines | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Cage de câblage à 24 bobines | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Vitesse de rotation | Cage de câblage à 6 bobines | 218 tr/min | 120 tr/min | 106 tr/min | 55 tr/min |
| Cage de câblage à 12 bobines | 118 tr/min | 110 tr/min | 97,5 tr/min | 45 tr/min | |
| Cage de câblage à 18 bobines | 108 tr/min | 100 tr/min | 82,9 tr/min | 35 tr/min | |
| Cage de câblage à 24 bobines | 98 tr/min | 90 tr/min | 74 tr/min | 25 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Force de traction maximale | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobine de déroulement centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobine d'enroulement | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Vitesse linéaire maximale de traction | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Hauteur centrale | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |

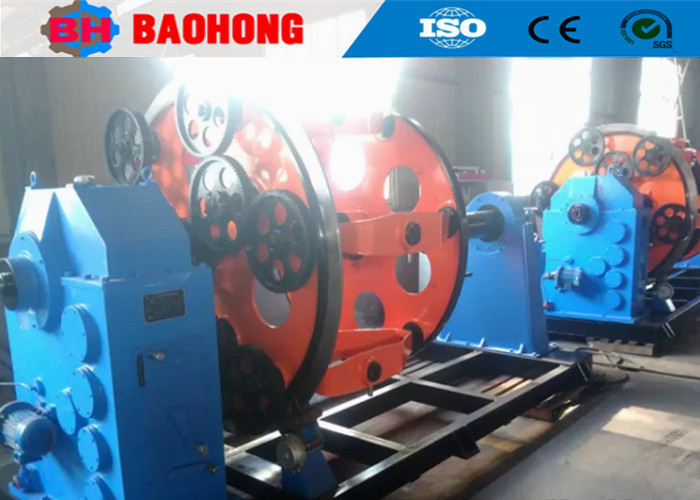

5. Photo
6. Photo d'emballage
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de câblage à saut d'arc JGB, les lignes de câblage de type saut d'arc CGB et les lignes de pose de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre société compte 60 employés, dont 10 personnes en R&D. La valeur de la production annuelle dépasse actuellement 10 millions de dollars et est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
