Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Toronneuse planétaire de fabrication de câbles | Taper: | Planétaire |
|---|---|---|---|
| Spécifications du moulinet: | 20-25 jours | Lieu d'origine: | Acier |
| Statut: | Nouveau | Couleur de l'équipement: | comme demande |
| Code SH: | 847940 | Période de garantie: | 12 mois |
| Mettre en évidence: | Toronneuse planétaire de fabrication de câbles,Toronneuse planétaire en acier d'Armoring,500mm Bobbin Planetary Stranding Machine |
||

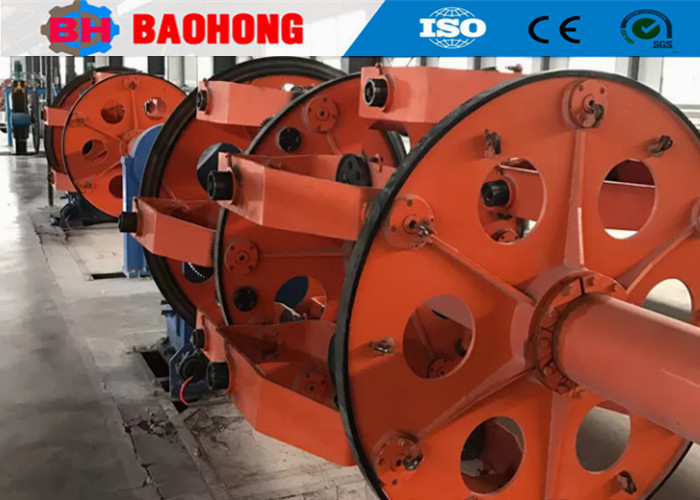

Machine de retordage planétaire pour la fabrication de câbles et blindage en acier
1. Utilisation
La machine est utilisée pour le retordage de fils de Cu, Al, ACSR et de fils isolés avec contre-torsion. Elle peut également réaliser le blindage en acier ou le blindage en cuivre des câbles.
2. Caractéristiques principales
2.1. Méthode de contre-torsion : mécanisme à engrenages planétaires et solaires.
2.2. La cage de retordage à mandrins sans axe est équipée d'un mécanisme de contrôle de tension par friction.
2.3. Trois méthodes de test de rupture de fil au choix : mécanique, électrique ou les deux.
2.4. Pour le système électrique, un automate programmable (API) et un écran tactile peuvent être fournis à la demande de l'utilisateur pour contrôler toute la ligne. Les données techniques peuvent
être définies, modifiées et affichées sur l'écran tactile.
3. Configuration
Dérouleur, corps de machine section 6 bobines, section 12 bobines, 18 bobines, 24 bobines et 30 bobines, porte-filière, enrubanneuse, unité de blindage, tracteur, enrouleur, système d'entraînement et système électrique.
4. Paramètres techniques
| Modèle (Machine de retordage planétaire) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | Cuivre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Diamètre extérieur maximal du conducteur retordu | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Pas de retordage | Cage de retordage à 6 bobines | 26-435 | 39-695 | 44-770 | 48-840 |
| Cage de retordage à 12 bobines | 30-526 | 43-774 | 47-858 | 50-928 | |
| Cage de retordage à 18 bobines | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Cage de retordage à 24 bobines | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Vitesse de rotation | Cage de retordage à 6 bobines | 218 tr/min | 120 tr/min | 106 tr/min | 55 tr/min |
| Cage de retordage à 12 bobines | 118 tr/min | 110 tr/min | 97,5 tr/min | 45 tr/min | |
| Cage de retordage à 18 bobines | 108 tr/min | 100 tr/min | 82,9 tr/min | 35 tr/min | |
| Cage de retordage à 24 bobines | 98 tr/min | 90 tr/min | 74 tr/min | 25 tr/min | |
| Tracteur | Diamètre de la roue du tracteur | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Force de traction maximale | 2T | 5T | 10T | 15T | |
| Puissance moteur | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Taille des bobines | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobine de déroulage centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
5. Photos
6. Photo d'emballage
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de câblage en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de câblage et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigides JLK en une ligne de production en Chine, et nous avons également développé indépendamment les lignes de retordage à skip Bow JGB, les lignes de câblage de type skip Bow CGB et les lignes de câblage à haute vitesse de type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre entreprise compte 60 employés, dont 10 ingénieurs R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retordage les plus importants en Chine.
