Détails sur le produit:
Conditions de paiement et expédition:
|
| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| Mettre en évidence: | Type Strander planétaire de cage,20 m Min Wire Cable Stranding Machine,Type machine planétaire de cage de toronnage |
||

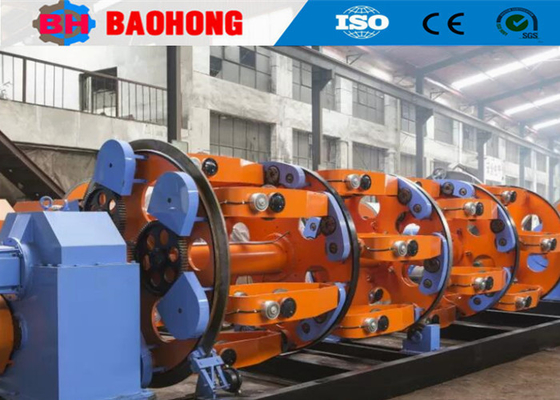

JLY500 / 30B Machine de fixation de câbles de câbles planétaires de type cage 20 M/Min
1. Utilisation
Cette machine est principalement utilisée pour le fil d'aluminium en cuivre, le fil d'aluminium en acier et le fil isolant.
2. Principales composantes
2.1 2500 type étagère de paiement 1 ensemble
2.2. 30B Cage de mise à l' épreuve 1
2.3. assemblage de fil de fer 1 ensemble
2.4. 500 Tapeuse de type excentrique 1 jeu
2.5. 630 machine à blindage 1 jeu
2.6Compteur de compteurs 1
2.7. 1600 mm Capstan à roues doubles + 27 boîte de scène 1 ensemble
2.8. 2500Traverse d'induction électrique 1 ensemble
2.9. 2500 type de colonne occupé 1 ensemble
2.10. moteur de 55 kW + boîte de vitesses de réduction 1 ensemble
2.11. Armoire de commande électrique 2 ensembles
2.12Système de transmission, arbre de transmission, boîte de support, raccordement universel, etc.
3. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm |
Étendue de l'eau
|
|
4- Une photo.
5Photo de l' emballage
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
