Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de machine: | Toronneuse tubulaire tordue 7 par noyaux | Application: | Le câblage des fils |
|---|---|---|---|
| Type de machine: | Tubulaire | Spécifications du moulinet: | 500 630 etc. |
| Matériau de jonction: | Des fils de cuivre, d'alcool, d'acier | Capstan roue dia. (630): | 1000 mm |
| Conducteur échoué maximal OD (630): | 12 mm | Couleur de la machine: | demande du client |
| Mettre en évidence: | Toronneuse tubulaire à grande vitesse,Toronneuse tubulaire de câblage cuivre,Toronneuse tubulaire tordue 7 par noyaux |
||
Machine à câbler tubulaire à grande vitesse pour fil de cuivre, fil d'aluminium, toron torsadé à 7 conducteurs
1. Application
La machine à câbler tubulaire à grande vitesse est utilisée pour le câblage de fils d'acier, de fils d'aluminium et de fils de cuivre ainsi que pour le câblage des câbles de contrôle.
2. Caractéristiques principales
2.1. Le corps tubulaire est d'une seule pièce avec un faible faux-rond radial. Il est supporté sur le roulement aux deux extrémités et fonctionne avec un très faible bruit.
2.2. La bobine est serrée par des ressorts à disque et libérée par un dispositif pneumatique.
2.3. Arrêts de rupture de fil et d'urgence prévus pour toute la ligne.
2.4. La machine adopte le contrôle PLC de toute la ligne. Le système de contrôle électrique est avancé en technologie, facile à utiliser et fiable en fonctionnement.
3. Paramètres techniques
| Modèle (Machine à câbler tubulaire) | JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique | Cuivre | φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
| Aluminium | φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
| OD du conducteur toronné maximum | φ7 mm | φ10 mm | φ12 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 37-281 mm | 44-338 mm | 82-620 mm |
| Cage de câblage à 12 bobines | 37-281 mm | 44-338 mm | 82-620 mm | |
| Cage de câblage à 18 bobines | 44-334 mm | 44-338 mm | 82-620 mm | |
| Vitesse de rotation | Cage de câblage à 6 bobines | 600 tr/min | 600 tr/min | 400 tr/min |
| Cage de câblage à 12 bobines | 600 tr/min | 500 tr/min | 300 tr/min | |
| Cage de câblage à 18 bobines | 450 tr/min | 400 tr/min | 230 tr/min | |
| Treuil | Diamètre de la roue du treuil | φ600 mm | φ800 mm | φ1000 mm |
| Force de tirage maximale | 3T | 5T | 5T | |
| Puissance du moteur | 22 KW | 30 KW | 37 KW | |
| Taille de la bobine | 400 mm | 500 mm | 630 mm | |
| Bobine de déroulement centrale | 400 mm | 500 mm | 630 mm | |
| Bobine de réception | 1250 mm | 1600 mm | 2000 mm | |

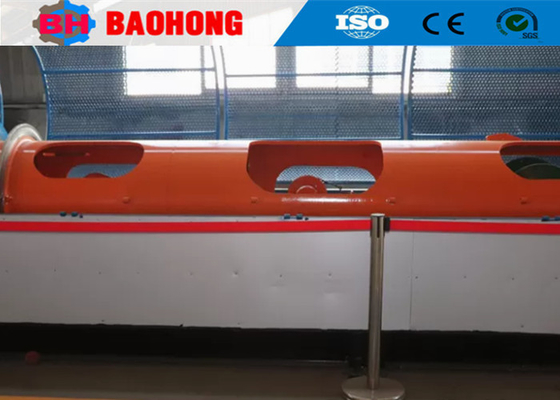

4. Photo
5. Photo d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.Située dans la zone de développement économique de Hejian, province du Hebei, notre société est le plus grand fabricant professionnel de machines à câbler et de machines à dérouler dans le nord de la Chine.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant devenus la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de câblage à sauter JGB Bow, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., LTD., couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés.La société compte 60 employés, dont 10 personnes en R&D.Actuellement, la valeur de production annuelle dépasse 10 millions de dollars américains, et elle est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
