Machine de fabrication de câbles électriques de type planétaire PLC avec multifonction
1. Utilisation
La machine est utilisée pour le retordage de fils de Cu, Al, ACSR et de fils isolés avec contre-rotation. Elle peut également armer en acier ou blindé en Cu les câbles.
2. Caractéristique principale
2.1. Rigidité élevée, vitesse élevée et faible inertie.
2.2. Conception de contre-rotation à 100 % assurant aucun dommage par abrasion lors du retordage.
2.3. Dispositif d'arrêt d'urgence le plus avancé.
2.4. Diverses options électriques PLC.
2.5. Tension constante de contre-bobine obtenue par un dispositif positif et une rotation de bobine unique est détectée électroniquement pour contrôler la tension requise. De plus, un système de contrôle de tension magnétique est optionnel, moins cher que le mode pneumatique.
2.6. La machine de retordage planétaire est qualifiée pour tout travail de traitement de fils/câbles.
3. Configuration
Dérouleur, châssis principaux de sections 6 bobines, 12 bobines, 18 bobines, 24 bobines et 30 bobines, porte-filière, enrouleur de ruban, unité d'armature, tracteur, enrouleur, système d'entraînement et système électrique.
4. Paramètres techniques
| Modèle (Machine de retordage planétaire) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| Diamètre du fil unique |
Cuivre |
φ1-1,6 mm |
φ1-4 mm |
φ1,2-5 mm |
φ1,5-5 mm |
| Aluminium |
φ1,2-2 mm |
φ1,2-4 mm |
φ1,4-5 mm |
φ2,0-5 mm |
| OD maximal du conducteur retordu |
φ14 mm |
φ28 mm |
φ35 mm |
φ45 mm |
| Pas de retordage |
Cage de retordage à 6 bobines |
26-435 |
39-695 |
44-770 |
48-840 |
| Cage de retordage à 12 bobines |
30-526 |
43-774 |
47-858 |
50-928 |
| Cage de retordage à 18 bobines |
34-639 |
47-858 |
55-1001 |
65-1201 |
| Cage de retordage à 24 bobines |
38-749 |
51-940 |
63-1151 |
75-1601 |
| Vitesse de rotation |
Cage de retordage à 6 bobines |
218 tr/min |
120 tr/min |
106 tr/min |
55 tr/min |
| Cage de retordage à 12 bobines |
118 tr/min |
110 tr/min |
97,5 tr/min |
45 tr/min |
| Cage de retordage à 18 bobines |
108 tr/min |
100 tr/min |
82,9 tr/min |
35 tr/min |
| Cage de retordage à 24 bobines |
98 tr/min |
90 tr/min |
74 tr/min |
25 tr/min |
| Tracteur |
Diamètre de la roue du tracteur |
1000 mm |
1600 mm |
1800 mm |
2000 mm |
| Force de traction maximale |
2T |
5T |
10T |
15T |
| Puissance du moteur |
18,5 KW |
22 KW |
37 KW |
55 KW |
| Taille de la bobine |
315 mm |
400 mm |
500 mm |
630 mm |
| Bobine de déroulage centrale |
315 mm |
1250 mm |
1600 mm |
1600 mm |
| Bobine de rembobinage |
1250 mm |
2000 mm |
2000 mm |
2500 mm |
| Vitesse linéaire de traction maximale |
25 m/min |
30 m/min |
34,7 m/min |
20 m/min |
| Hauteur centrale |
1000 mm |
1000 mm |
1000 mm |
1100 mm |
5. Photo

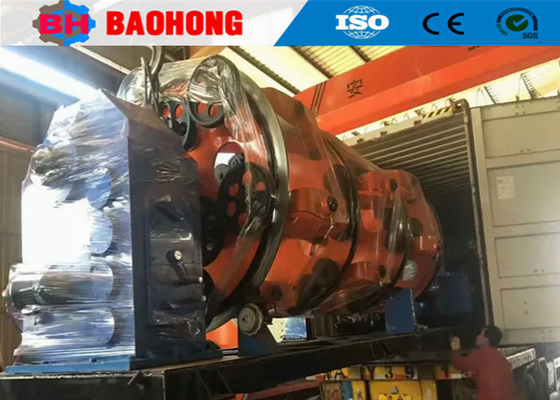

6. Photo d'emballage
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de câblage en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de câblage et a réalisé d'importantes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigides JLK en une ligne de production en Chine, et nous avons également développé indépendamment les lignes de retordage à skip Bow JGB, les lignes de câblage de type Bow skip CGB et les lignes de câblage à haute vitesse de type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retordage les plus importants en Chine.
