| Nom de l'équipement: | Fil d'acier la machine planétaire de Strander | Applicable à: | Le câblage des fils |
|---|---|---|---|
| Type d'équipement: | Planétaire | Spécifications de la canette: | 400 millimètres, 500 millimètres, 630 millimètres |
| Matériels: | Des fils de cuivre, d'alcool, d'acier | Conducteur OD (630) de Max. Stranded: | φ45 millimètre |
| Puissance de moteur (315): | 18,5 kW | Période de garantie: | 12 mois |
| Mettre en évidence: | Machine planétaire de fil de câble,Fil d'acier Strander planétaire,Strander planétaire pour la fabrication de câbles |
||
Machine à câbler les câbles en acier, machine à câbler planétaire
1. Utilisation
Cette série est principalement destinée aux câbles en acier plaqué aluminium, aux tubes lâches en fibre optique en acier inoxydable, aux fils de terre aériens composites en fibre optique (POGW), aux câbles ACSR toronnés, aux fils de cuivre nus toronnés, et grâce à cette série, une variété de câbles et de câbles optiques peuvent être blindés ou protégés avec du fil d'acier.
2. Caractéristique principale
2.1. Méthode de torsion arrière : mécanisme planétaire.
2.2. La bobine est serrée par des ressorts à disque et libérée par un dispositif pneumatique.
2.3. La machine est largement utilisée et manipulée facilement avec un faible bruit.
2.4. La machine adopte le contrôle PLC de toute la ligne. Le système de contrôle électrique est avancé en technologie, facile à utiliser et fiable en fonctionnement.
3. Paramètres techniques
| Modèle (Machine à câbler planétaire) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | Cuivre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD du conducteur toronné maximum | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 26-435 | 39-695 | 44-770 | 48-840 |
| Cage de câblage à 12 bobines | 30-526 | 43-774 | 47-858 | 50-928 | |
| Cage de câblage à 18 bobines | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Cage de câblage à 24 bobines | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Vitesse de rotation | Cage de câblage à 6 bobines | 218 tr/min | 120 tr/min | 106 tr/min | 55 tr/min |
| Cage de câblage à 12 bobines | 118 tr/min | 110 tr/min | 97,5 tr/min | 45 tr/min | |
| Cage de câblage à 18 bobines | 108 tr/min | 100 tr/min | 82,9 tr/min | 35 tr/min | |
| Cage de câblage à 24 bobines | 98 tr/min | 90 tr/min | 74 tr/min | 25 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Force de traction maximale | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobine de déroulement centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobine de réception | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Vitesse linéaire maximale de traction | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Hauteur centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|

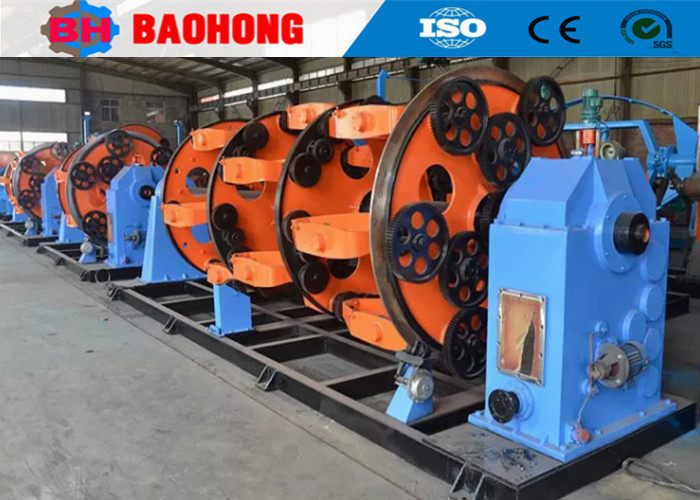

4. Photo
5. Photo d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de câblage à saut d'arc JGB, les lignes de câblage de type saut d'arc CGB et les lignes de pose de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnes en R&D. La valeur de la production annuelle dépasse actuellement les 10 millions de dollars et est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
