Détails sur le produit:
Conditions de paiement et expédition:
|
| Name: | Cage Type Planetary Stranding Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbins: | 500,630 etc | Materials: | Cu, Al wire and Steel wires |
| Inverter: | SIEMENS | PLC: | SIEMENS |
| Machine color: | According to customer requirement | Guarantee time: | 1 year |
| Mettre en évidence: | Al Wire Cable Taping Machine,Éolienne planétaire de corde,Toronneuse planétaire de cage |
||
Machine de fixation planétaire de type cage pour fil d'Al
1. Utilisation
Cette machine est principalement utilisée pour le câblage de câbles isolants en Cu, Al, ACSR, etc. Elle peut également être utilisée pour le dépistage de câbles en Cu.
2. Avantages
2.1 Les arbres de raccordement de dilatation du berceau adoptent la technologie française, qui évite l'abrasion entre les arbres et les clés.
2.2 Pas besoin de boîtes de vitesses ni d'arbre de terre; pas de bruit, pas de fuites, consommation d'énergie réduite, entretien et réparation faciles.
2.3 Le PLC Siemens S7-200 avec profibus peut réaliser une surveillance sur place, une coordination entre différents moteurs, le convertisseur DANFOSS contrôle les MOTORS CC allumés et éteints, le fonctionnement et le contrôle de la vitesse.Les paramètres peuvent être définis, modifiée et affichée sur le TACH PANEL.
3. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre de fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ 1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| Conducteur en échec maximal OD | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| Le Stranding Pitch | 6 Bobine à cage étroite | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Bobine à cage | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 Bobine à cage | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 Bobbin Stranding Cage | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Bobine à cage étroite | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Bobine à cage | 118 tours/min | 110 tours/min | 97.5 r/min | 45 tours/min | |
| 18 Bobine à cage | 108 tours/min | 100 tours/min | 82.9 r/min | 35 tours/min | |
| 24 Bobbin Stranding Cage | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Capstan | Capstan Diamètre de la roue | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de décrochage | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Taille de bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Prenez le Bobbin | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de décollage | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm |
Étendue de l'eau
|
|

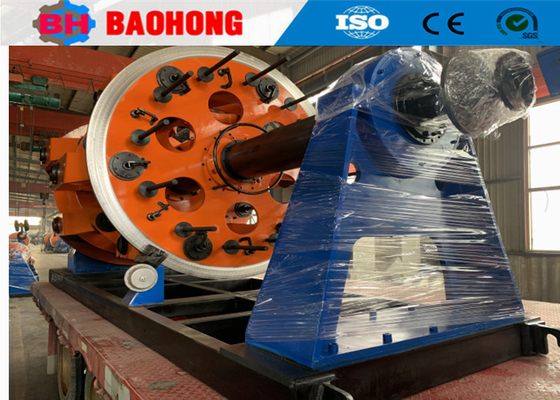

4- Une photo.
5Photo de l' emballage
6Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et a développé dans l'un des plus importants Stranding Machine Manufacturer en Chine.
