Détails sur le produit:
Conditions de paiement et expédition:
|
Nom: | Type machine de Sun d'armature de câble de Cu | Tailles de bobines: | 400 mm, 500 mm, 630 mm, etc. |
---|---|---|---|
Le type: | Type planétaire et de Sun | Manière de chargement: | côté /side à chargement par le bas |
Le fils Dia.: | 10,5-2,5 mm | Tirant le diamètre de roue (500): | 2 000 mm |
Marque de PLC: | Optionnel | Couleur de la machine: | Optionnel |
Mettre en évidence: | Toronneuse à grande vitesse de câble,Type machine de Sun de toronnage,Machine d'armature de câble de Cu |

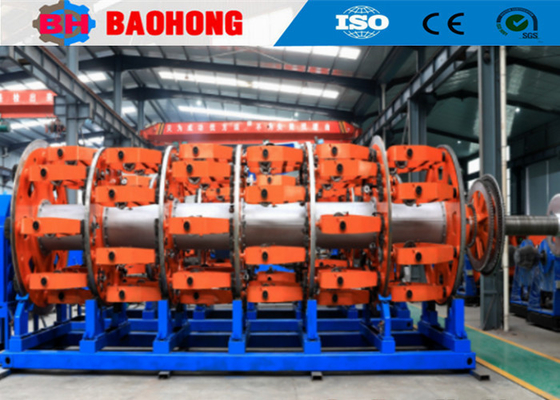

Machine de blindage de câbles à haute vitesse
1. Application
Excellente Performance à Haute Vitesse de l'acier câble de câble blindé machine est principalementutilisés pour les blindages à couche unique en fil d'acier et en fil de cuivre de moins de30 fil de fer.Accompagné d'une tête de ruban adhésif, il peut être utilisé pour les noyaux d'isolation et certains processus de fixation de câbles de contrôle. Le signal d'alarme du fil cassé est transmis par impulsion et le taux d'arrêt du fil cassé est de 100%.Polissage de surface de roue de capstan.
2. Composant principal
La chaîne centrale, le tuyau de blindage, le support de matériau, le dispositif de fixation, le dispositif de traction, le compteur, le dispositif de prise, le système de transmission et le système de commande électrique.
3Principales caractéristiques
3.1 La machine est adaptée pour la jonction de fils de renforcement de cuivre, d'alliage d'aluminium, de câble d'aluminium et d'acier à longue longueur et à section nues pour produire les câbles d'alimentation suivants.Conducteurs en forme de secteur"compacté en rond, à noyau unique prespiral".
3.2 Les rouleaux sont disposés en carré autour des cages.Le système de chargement latéral centralisé peut augmenter l'efficacité beaucoup plus,l'équipement a une puissance élevée,une grande vitesse.
3.3 Alimenté par une boîte de vitesses à 36 degrés, les roues de remorquage du capstan à roues doubles sont suspendues sur des arbres.Une roue est droite et l'autre est inclinée position disposée pour assurer un bon soin du matériau à extraireLa force de traction maximale atteint 15 T. Chaque bobine est équipée d'un détecteur de fil cassé, permettant d'arrêter automatiquement la machine en cas de fil cassé.
4. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
Le Stranding Pitch | 24 Bobbin Stranding Cage |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
Vitesse de rotation | 24 Bobbin Stranding Cage | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Capstan |
Capstan Diamètre de la roue | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
Force maximale de décrochage | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de décollage |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau |
5. Des photos
6Photo de l' emballage
7.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et a développé dans l'un des plus importants Stranding Machine Manufacturer en Chine.
