Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Machine en acier d'armature de câble | Fonction: | Armature en fil d'acier |
|---|---|---|---|
| Méthode de contrôle: | Contrôle API | Le fils Dia.: | 1,5-2,5 mm |
| Diamètre de la roue de traction (500/400): | 2000 mm | Marque de roulement: | NSK |
| Code HS: | 8479400000 | Couleur de l'équipement: | Facultatif |
| Période de garantie: | 12 mois | ||
| Mettre en évidence: | Toronneuse de fil d'acier d'armature,Type planétaire machine rigide de Strander,Machine d'armature de fil d'acier de contrôle de PLC |
||
La machine de fixation des fils d'acier est contrôlée par un PLC pour l'armure.
1. Application
Cette machine est principalement utilisée pour l'armure en acier, la torsion arrière et le câblage.
2. Principaux composants
2.1 Remboursement du stand 1set
2.2 Cage de mise à l'eau 1 ensemble
2.3 Matrice de montage de fil 1 ensemble
2.4 Compteur de compteurs 1 ensemble
2.5 Capstan à deux roues 1 jeu
2.6 Traverse électrique d'induction 1 ensemble
2.7 Type de colonne occupé 1 ensemble
2.8 Armoire électrique 1 ensemble
2.9 Tête blindée en fil d'acier + tube intérieur 1 jeu
3Principales caractéristiques
3.1 La machine est adaptée pour la jonction de fils de renforcement en cuivre d'aluminium, en alliage d'aluminium, en acier de câbles en aluminium, de longs fils et de sections nues, afin de produire les câbles d'alimentation suivants.En rouleau compacté.Le noyau unique est prespiré.
3.2 Les têtes de l'arbre avant et arrière de la machine principale sont constituées de pièces moulées en acier intégrées afin d'éviter les fissures causées par le soudage.
3.3La zone de freinage de la machine principale est augmentée pour améliorer les performances de freinage.Polirage de la surface de la roue de capstan.
4. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| La mise à l'eau | 24 La cage de pêche du bobbin |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Le capstan |
Diamètre de la roue Capstan | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de dégagement | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de la bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Le centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de dégagement |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |

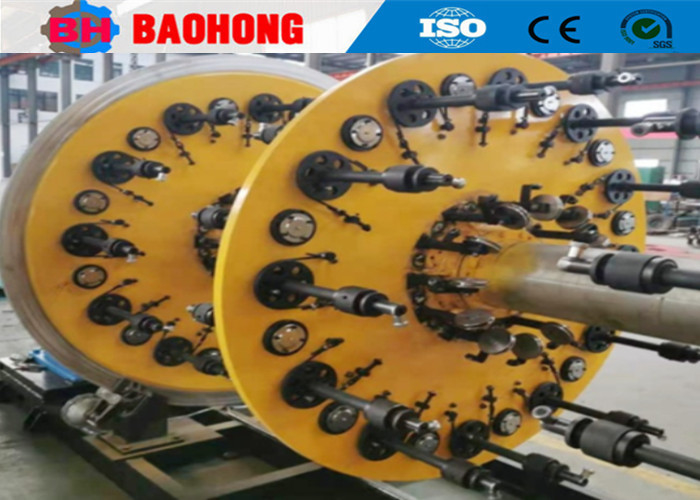

5Des photos.
6Photo de l' emballage
7.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine de fil de fer et de la machine de pose et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
