Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Toronneuse planétaire de cuivre de fil d'acier | Forme: | Planète |
|---|---|---|---|
| Taille de la bobine: | 500 | Matériel: | acier |
| Retour en arrière: | Retour en arrière | Code du SH: | 847940 |
| Couleur de la machine: | Optionnel | Période de garantie: | 12 mois |
| Mettre en évidence: | Fil d'acier de cuivre Strander planétaire,Toronneuse rigide électrique,Câblage cuivre planétaire faisant la machine |
||
Machine de fixation planétaire de fils de cuivre en acier pour la fabrication de câbles électriques
1. Utilisation
Cette machine de stranding planétaire est utilisée pour stranding et câblage des noyaux isolés, ou ACSR, fil d'aluminium nu et conducteur.
2Les personnages principaux
2.1 L'arbre central ne porte pas les rouleaux
2.2Rigidité élevée, vitesse élevée et faible inertie, vitesse élevée et faible inertie.
2.3 Pas d'usure lors de la mise à l'eau.
2.4 Dispositif d'arrêt d'urgence de pointe.
2.5 Convient pour les câbles d'alimentation et les câbles à haute densité.
2.6Système de commande PLC Siemens, fonctionnant sur écran tactile
3. Configuration
Pay-off, mainframes de section 6 rouleaux, section 12 rouleaux, 18 rouleaux, 24 rouleaux et 30 rouleaux, support de die, tape lapper, unité blindée, tir, décollage, système entraîné et système électrique.
4. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Les bobines | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur du centre | 1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |

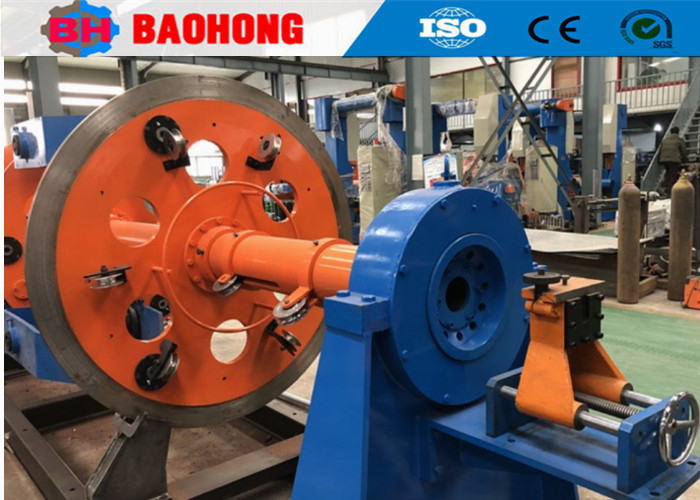

5- Une photo.
6Photo de l' emballage
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.Située dans la zone de développement économique de Hejian, province du Hebei, notre société est le plus grand fabricant professionnel de machines de décapage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine de fil de fer et de la machine de pose et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
