Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Type toronneuse de cage planétaire de câble | Application du projet: | Le câblage des fils |
|---|---|---|---|
| Matériaux: | Fil de cuivre, de fil d'aluminium et de fil d'acier | Max.conducteur à câbles OD ((500): | φ35 mm |
| Max. Vitesse linéaire de décollage ((630): | 20 m/min | Code du SH: | 847940 |
| Couleur: | Optionnel | Période de garantie: | 12 mois |
| Mettre en évidence: | Toronneuse planétaire de câble,Type toronneuse de cage de câble,câblage cuivre de 20 m/min tordant la machine |
||

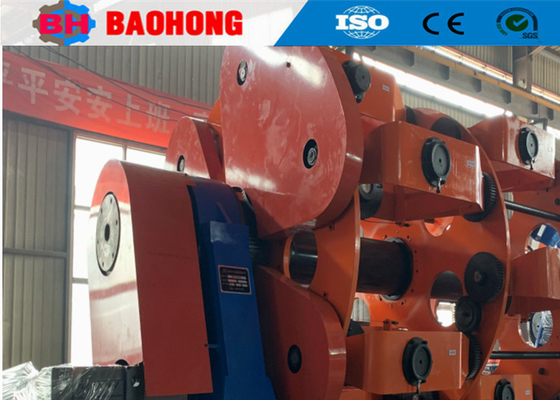

Type de cage Machine de fixation de câbles de câbles planétaires 20 M/min
1. Utilisation
C' est ça.La machine est utilisée pour attacher des fils d'aluminium ou des fils de cuivre flexibles avec rétro-torsion, ou pour compacter et attacher les conducteurs ronds ou de secteur.Il peut également enchaîner les noyaux isolés et de faire un blindage en acier pour les câbles en poudre.
2.Compositions principales
2.1- Remboursement
2.2. Dispositif de fixation non métallique (déléctable)
2.3. Le support de guidage du fil
2.4. Dispositif de fixation métallique (sélectionnable)
2.5- Une cage de pêche.
2.6Compteur de longueur
2.7. Porteur de morceau de fermeture
2.8. Capstan à roues doubles
2.9Système de transmission mécanique (sélectionnable)
2.10Système de commande électrique
2.11Système de protection de la sécurité
2.12. Dispositif de compactage (sélectionnable)
2.13- Je vous en prie.
3- La principale.Caractéristiques
3.1 Les rouleaux sont disposés en carré autour des cages de mise en file. L'arbre central ne supporte pas les rouleaux.
3.2 Haute rigidité, performances élevées, vitesse élevée et faible inertie.
3.3 Alimenté par une boîte de vitesses variable à 36 étages, double traction et double dispositif actif.
3.4 Le dispositif d'arrêt d'urgence le plus avancé, contrôlant directement chaque bobine.
3.5 Assurer un complément après toute rupture de fil, particulièrement adapté aux câbles d'alimentation et aux câbles de liaison croisée à haute compactabilité.
3.6 Système de commande PLC Siemens, fonctionnant sur écran tactile.
4. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm |
|
|
5- Une photo.
6Photo de l' emballage
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
