Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Toronneuse planétaire d'écran tactile de PLC | Use for: | Stranding |
|---|---|---|---|
| Forme: | Type planétaire | Drum sizes: | 315 mm，400 mm, 500 mm,600mm |
| Materials: | Cu, Al,Steel wires | Max.stranded conductor OD(630): | φ45 mm |
| Puissance de moteur (400): | 22 kilowatts | Couleur de l'équipement: | Optionnel |
| Mettre en évidence: | Câble planétaire tordant la machine,toronneuse rigide de bobines de 315mm,Toronneuse de câble d'écran tactile |
||

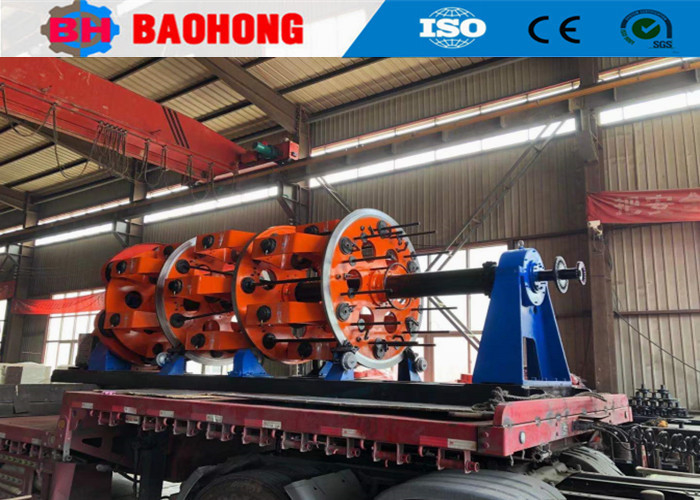

Machine de décapage planétaire à écran tactile PLC 315 mm Bobines
1. Utilisation
La machine est utilisée pour le câblage du fil de cuivre/aluminium/acier, etc.
2Les personnages principaux
2.1L' arbre central ne supporte pas les bobines.
2.2- Haute rigidité, vitesse élevée et faible inertie
2.3.Utilisation d'un ensemble complet de contrôle servo, écran tactile direct numérique régler la distance de coupe.
2.4Le dispositif d' arrêt d' urgence le plus avancé.
2.5.La machine entière est contrôlée par un système intelligent.
2.6Système de commande PLC Siemens, fonctionnant sur écran tactile.
3- Composants mécaniques et électriques
3.1 Les roulements sont de la marque Ha Erbin, Wa Fangdian et Luoyang.
3.2 Les moteurs proviennent de célèbres marques chinoises.
3Le pilote de.3 AC est de la marque Danfoss.
3.4 PLC est de Siemens.
3L'écran tactile est de Siemens.
3.6 Les principaux composants électriques basse tension proviennent d'une marque chinoise de haute qualité et bien connue.
4Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm |
Étendue de l'eau
|
|
5- Une photo.
6Photo de l' emballage
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
