Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | 630 type toronneuse tubulaire industrielle pour la fabrication de fil d'acier | Modèles: | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
|---|---|---|---|
| Le type: | Type tubulaire | Matériaux: | Fil de cuivre, d'alcool, d'acier |
| utilisation pour: | Le câblage des fils | PLC: | Le groupe Siemens |
| Période de garantie: | Garantie d'un an | Peinture de machine: | Personnalisé |
| Mettre en évidence: | Fil tubulaire industriel tordant la machine,630 type toronneuse de câble,Toronneuse tubulaire de fil d'acier |
||

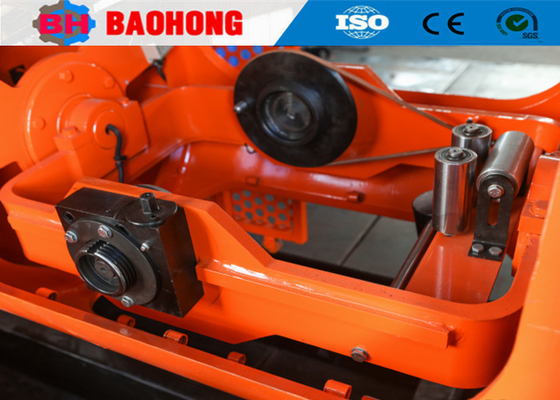

630 Machine de frottement tubulaire industriel pour la fabrication de fils d'acier
1. Application
2. Caractéristique
2.1 Le corps tubulaire est en un tout avec peu d'écoulement radial. Il est soutenu sur le roulement aux deux extrémités, et fonctionne à un bruit très faible.
2.2 La bobine est serrée par des ressorts à disque et relâchée par un dispositif pneumatique.
2.3 Il peut estimer avec précision le signal de rupture de n'importe quelle bobine de chaque cage en utilisant la numérisation quantitative numérique et la position de rupture peut être affichée sur l'écran tactile
2.4 La machine adopte le contrôle PLC de toute la ligne. Le système de contrôle électrique est avancé en technologie, facile à utiliser, fiable en fonctionnement.
3- Composants mécaniques et électriques
3.1 Les roulements sont de la marque Ha Erbin, Wa Fangdian et Luoyang.
3.2 Les moteurs proviennent de célèbres marques chinoises.
3Le pilote à air conditionné.3 est de la marque Danfoss.
3.4 PLC est de Siemens.
3L'écran tactile est de Siemens.
3.6 Les principaux composants électriques basse tension proviennent d'une marque chinoise de haute qualité et bien connue.
4. Paramètres techniques
|
Modèle (machine de jonction tubulaire)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre de fil unique |
D'autres métaux
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
|
D'aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
|
Conducteur en échec maximal OD
|
φ7 mm | φ10 mm | φ12 mm | |
| Le Stranding Pitch | 6 Bobine à cage étroite | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
| 12 Bobine à cage | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
| 18 Bobine à cage | 44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
| Vitesse de rotation | 6 Bobine à cage étroite | 600 tours/min | 600 tours/min | 400 tours/min |
| 12 Bobine à cage | 600 tours/min | 500 tours/min | 300 tours/min | |
| 18 Bobine à cage | 450 tours/min | 400 tours/min | 230 tours/min | |
| Capstan | Capstan Diamètre de la roue | φ600 mm | φ 800 mm | φ1000 mm |
|
Force maximale de décrochage
|
3T | 5T | 5T | |
|
Puissance du moteur
|
22 kW | 30 kW | 37 kW | |
|
Taille de bobine
|
400 mm | 500 mm | 630 mm | |
|
Centre de paiement Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Prenez le Bobbin
|
1250 mm | Unité de mesure | 2 000 mm | |
5- Une photo.
6Photo de l' emballage
7.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et a développé dans l'un des plus importants Stranding Machine Manufacturer en Chine.
