Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Toronneuse tubulaire de câble métallique | Application de la machine: | Le câblage des fils |
|---|---|---|---|
| Taper: | Type tubulaire | Spécifications de la canette: | 500 630 etc. |
| Matériau de jonction: | Des fils de cuivre, d'alcool, d'acier | Capstan roue dia. (630): | φ1000 millimètre |
| Conducteur échoué maximal OD (630): | φ12 millimètre | Couleur de la machine: | facultatif |
| Mettre en évidence: | Toronneuse tubulaire à grande vitesse,Toronneuse tubulaire de câble métallique,Toronneuse tubulaire de contrôle électrique |
||
Contrôle électrique de machine de retordage tubulaire de câble métallique à grande vitesse
1. Application
Cette machine est principalement utilisée par les usines de fils et câbles pour retordre le cuivre, l'aluminium, l'acier filtravail de retordage pour produire des câbles électriques, des câbles ACSR, etc.
2. Caractéristiques principales
La machine de fabrication de câbles tubulaires est principalement composée d'un dévidoir central, d'un hôte tubulaire, d'une machine à ruban (en option), d'un dispositif de traction, d'un support de bobinage et de déplacement, et d'un système de contrôle électrique.
3. Composants de l'équipement
3.1. Dévidoir 1 jeu
3.2. Six retors 1 jeu
3.3. Structure de transmission principale 1 jeu
3.4. Base du moule parallèle 1 jeu
3.5. Dispositif de mesure de la machine 1 jeu
3.6. Transmission à 36 niveaux 1 jeu
3.7. Tracteur à double roue 1 jeu
3.8. Cadre de fil de câble plat à enroulement sur axe 1 jeu
3.9. Système de contrôle électrique 1 jeu
4. Paramètres techniques
| Modèle (Machine de retordage tubulaire) | JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique | Cuivre | φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
| Aluminium | φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
| Diamètre extérieur maximal du conducteur retordu | φ7 mm | φ10 mm | φ12 mm | |
| Pas de retordage | Cage de retordage à 6 bobines | 37-281 mm | 44-338 mm | 82-620 mm |
| Cage de retordage à 12 bobines | 37-281 mm | 44-338 mm | 82-620 mm | |
| Cage de retordage à 18 bobines | 44-334 mm | 44-338 mm | 82-620 mm | |
| Vitesse de rotation | Cage de retordage à 6 bobines | 600 tr/min | 600 tr/min | 400 tr/min |
| Cage de retordage à 12 bobines | 600 tr/min | 500 tr/min | 300 tr/min | |
| Cage de retordage à 18 bobines | 450 tr/min | 400 tr/min | 230 tr/min | |
| Treuil | Diamètre de la roue du treuil | φ600 mm | φ800 mm | φ1000 mm |
| Force de traction maximale | 3T | 5T | 5T | |
| Puissance du moteur | 22 KW | 30 KW | 37 KW | |
| Bobines | 400 mm | 500 mm | 630 mm | |
| Bobine de dévidage central | 400 mm | 500 mm | 630 mm | |
| Bobine de bobinage | 1250 mm | 1600 mm | 2000 mm | |

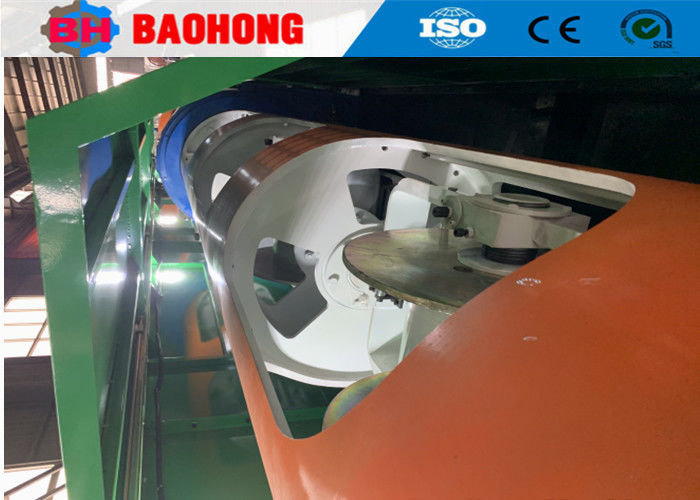

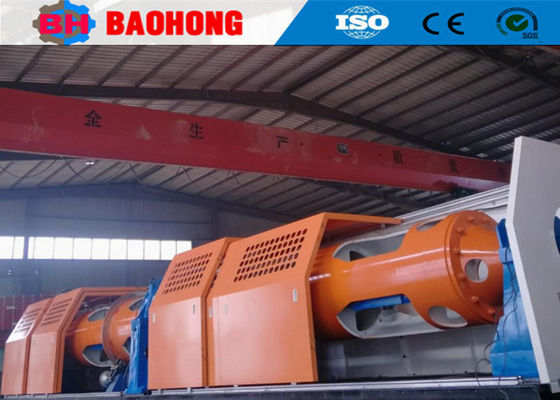

5. Photo
6. Photo d'emballage
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de câblage en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de câblage et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigides JLK pour en faire une ligne de production en Chine, et nous avons également développé indépendamment les lignes de retordage à arc JGB, les lignes de câblage de type à arc CGB et les lignes de câblage à berceau haute vitesse CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, dont 8 000 mètres carrés d'atelier de production. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retordage les plus importants en Chine.
Personne à contacter: Daisy
Téléphone: +8618256531268
