| Product name: | Durable Bearing Type Tubular Stranding Machine | Shape: | Tubular |
|---|---|---|---|
| Tailles de rouleaux: | 400 millimètres, 500 millimètres, 630 millimètres | Materials: | Cu, Al,Steel wires |
| Take-up bobbin: | 1250 mm ；1600 mm；2000 mm | Center Pay off bobbin: | 400 mm；500 mm；630 mm |
| Painting: | Customer customized | Warranty period: | 1 year warranty |
| Mettre en évidence: | Type de rapport durable Strander tubulaire,Fil faisant le strander planétaire,Double toronneuse tubulaire de torsion |
||

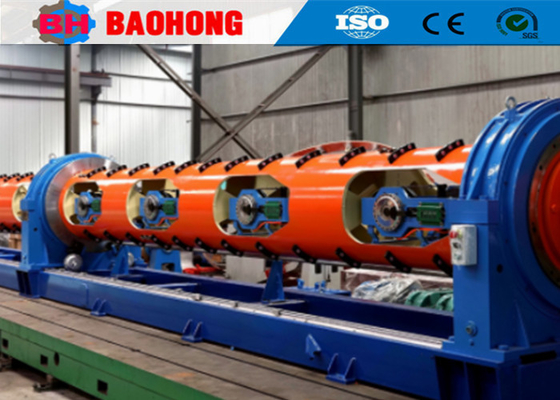

Machines de frottement tubulaire de type roulement durable destinées à l'industrie de la fabrication de fils
1. Application
Cette machine de fabrication de câbles électriques à haute vitesse est utilisée pour fixer des fils de cuivre, des fils d'aluminium, des fils d'acier, des fils de noyau en acier en aluminium et des câbles en acier.Trois ensembles de gros roulements sont utilisés pour soutenir le tube tournant de la série JGG630 de fils tubulaires afin d'obtenir une vitesse de rotation plus élevée, des performances fluides et une durée de vie plus longue des roulements.
2. Composant
2.1.Basic: support de décharge, machine principale, station de lubrification, support de matrices, roues de capstan, prise d'arbre d'extrémité avec traverse, régulateur de vitesse CC, PLC Siemens, écran tactile, cabine de commande électrique,et bureau d'opération.
2.2à la discrétion de l'utilisateur: régulateur de vitesse à fréquence variable CA,Le rapport de l'Agence européenne pour l'emploi et le développement (EED) a été publié en novembre.
3. Paramètres techniques
|
Modèle (machine de jonction tubulaire)
|
JGG-400 |
JGG-500 |
JGG-630 |
|
|
Diamètre du fil unique |
D'autres métaux |
φ1,2-2,6 mm |
φ1,4-4 mm |
φ2 à 7 mm |
|
D'aluminium |
φ1,8-2,6 mm |
φ1,8-4 mm |
φ2 à 7 mm |
|
|
DSO maximal du conducteur en filet
|
φ7 mm |
φ10 mm |
φ12 mm |
|
|
La mise à l'eau |
6 Cage de pêche des bobins |
37 à 281 mm |
44 à 338 mm |
82 à 620 mm |
|
12 Cage pour les bobins |
37 à 281 mm |
44 à 338 mm |
82 à 620 mm |
|
|
18 La cage de pêche des bobins |
44 à 334 mm |
44 à 338 mm |
82 à 620 mm |
|
|
Vitesse de rotation |
6 Cage de pêche des bobins |
600 tours/min |
600 tours/min |
400 tours/min |
|
12 Cage pour les bobins |
600 tours/min |
500 tours/min |
300 tours/min |
|
|
18 La cage de pêche des bobins |
450 tours/min |
400 tours/min |
230 tours/min |
|
|
Le capstan |
Diamètre de la roue Capstan |
φ600 mm |
φ 800 mm |
φ1000 mm |
|
Force maximale de dégagement |
3T |
5T |
5T |
|
|
Puissance du moteur
|
22 kW |
30 kW |
37 kW |
|
|
Taille de la bobine
|
400 mm |
500 mm |
630 mm |
|
|
Le centre de paiement Bobbin
|
400 mm |
500 mm |
630 mm |
|
|
Bobbin de prise
|
1250 mm |
Unité de mesure |
2 000 mm |
|
4- Une photo.
5Photo de l' emballage
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
