Détails sur le produit:
Conditions de paiement et expédition:
|
Name: | Electric Tubular Stranding Machine For Steel Wires | Type: | Tubular type |
---|---|---|---|
Usage: | Wire stranding | Bobbins: | 500,630 etc |
Material: | Cu, Al,Steel wires | Capstan Wheel Dia. (630): | 1000 mm |
Max. stranded conductor O/D (630): | 12 mm | Equipment period: | Optional |
Mettre en évidence: | Machine de toronnage électrique,Toronneuse planétaire tubulaire,Toronneuse rigide de fil |

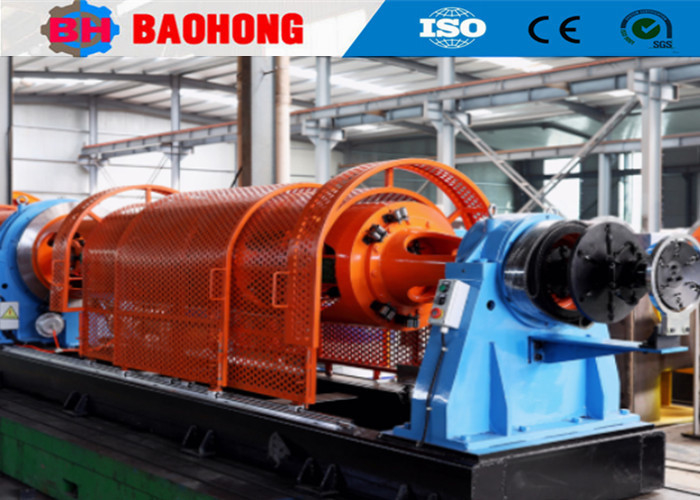

Machine électrique de jonction tubulaire pour câbles en acier de 12 mm
1. Applications
Cette machine est principalement utilisée pour le câblage de fil de cuivre, AAC, ACSR ou d'autres fils isolés.
2. Principales caractéristiques
2.1 La cage est installée sur la plaque coulée. Fonctionnement stable et installation facile.
2.2 The middle and end parts are supported by bearings with a lubrication tank to the bearing in the middle of the tubular to realize a full lubrication and also with a temperature sensor which will make alarming when the bearing is over heated.
2.3 La machine adopte le contrôle PLC de l'ensemble de la ligne, le système de contrôle électrique est avancé en technologie, facile à utiliser, fiable en fonctionnement.
2.4 Monter la structure de la carrosserie ou la structure de la carrosserie de soudage.
3Paramètres techniques
Modèle (machine de jonction tubulaire) | JGG-400 | JGG-500 | JGG-630 | |
Diamètre du fil unique | D'autres métaux | φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
D'aluminium | φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
DSO maximal du conducteur en filet | φ7 mm | φ10 mm | φ12 mm | |
La mise à l'eau | 6 Cage de pêche des bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
12 Cage pour les bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
18 La cage de pêche des bobins | 44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
Vitesse de rotation | 6 Cage de pêche des bobins | 600 tours/min | 600 tours/min | 400 tours/min |
12 Cage pour les bobins | 600 tours/min | 500 tours/min | 300 tours/min | |
18 La cage de pêche des bobins | 450 tours/min | 400 tours/min | 230 tours/min | |
Le capstan | Diamètre de la roue Capstan | φ600 mm | φ 800 mm | φ1000 mm |
Force maximale de dégagement | 3T | 5T | 5T | |
Puissance du moteur | 22 kW | 30 kW | 37 kW | |
Taille de la bobine | 400 mm | 500 mm | 630 mm | |
Le centre de paiement Bobbin | 400 mm | 500 mm | 630 mm | |
Bobbin de prise | 1250 mm | Unité de mesure | 2 000 mm |
4Des photos.
5- Des photos d'emballage.
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., LTD., couvre une superficie de 10.000 mètres carrés, atelier de production 8000 mètres carrés.La société compte 60 employés, dont 10 membres du personnel de R&D.À l'heure actuelle, la valeur annuelle de la production dépasse 10 millions de dollars américains et elle est devenue l'un des fabricants les plus importants de machines de jonction en Chine.
