| Nom: | Type tournant équipement d'arc de fabrication de câbles de fil de machine de Strander de saut | Modèle: | GIGAOCTETS 630(500) /JGB-700/JGB-800 |
|---|---|---|---|
| Matériel: | Fil de cuivre, d'alcool, d'acier | PLC: | Le groupe Siemens |
| Marque de roulement: | NSK | Marque du moteur: | Le groupe Siemens |
| Couleur de la machine: | Optionnel | Période de garantie: | Une année |
| Mettre en évidence: | Saut Strander de fabrication de câbles de fil,Saut tournant Strander,Équipement de fabrication de câbles de saut |
||

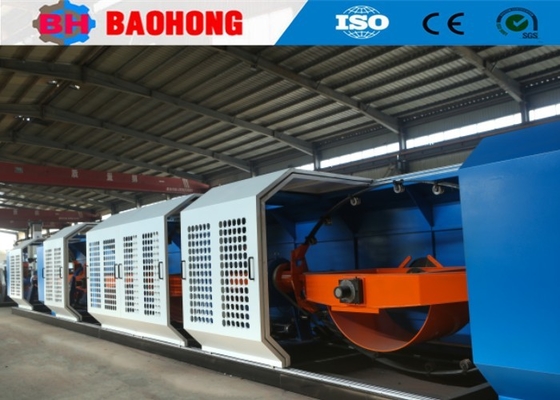

Équipement de fabrication de câbles de câble à arc rotatif de type Skip Strander Machine
1. Application
Cette machine est principalement utilisée pour le câblage de fil de cuivre ou de fil d'Al, ACSR, et fil d'acier.
2. Structure
2.1 Diamètre du fil unique Fil de cuivre φ1,3-φ4,5 mm
Fil d'aluminium φ1,5·φ5,0 mm
Fil d'acier φ1,0 φ3,8 mm
2.2 L'écart de mise à l'eau 40-372,7 mm
2.3 Puissance du moteur principal 37 kW
2.4 Vitesse de rotation de la manette 800 r/min
2.5 Spécifications du rouleau de prise PN800-PN1600
2.6 Caractéristiques de la roue de capstan φ1200 ((Dispositif à double capstan)
2.7 Taille de bobine PND560
2.8 Dimensions 14600 mm*1710 mm*1650 mm
|
Modèle (machine de décapage)
|
Le numéro de série de l'appareil doit être identifié. | JGB-700 | JGB-800 | |
|
Diamètre du fil unique
|
D'autres métaux | φ1,8 à 5 mm | φ2 à 5 mm | φ2,5 à 5 mm |
| D'aluminium | φ2,0 à 5 mm | φ2,5 à 5 mm | φ3,0 à 5 mm | |
|
Fil d'acier galvanisé
|
φ1,0 à 4,0 mm | φ1,2-4,0 mm | φ 1,5 à 4,0 mm | |
|
DSO maximal du conducteur en filet
|
φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Vitesse de rotation | 6 Cage de pêche des bobins | 1000 tours/min | 800 tours/min | 700 tours/min |
| Le capstan | Diamètre de la roue Capstan | Pour les véhicules à moteur: | 1 400 mm | 1 400 mm |
| Force maximale de dégagement | 10 T | 10 T | 12 T | |
|
Puissance du moteur
|
37 kW | 45 kW | 55 kW | |
|
Taille de la bobine
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Le centre de paiement Bobbin
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobbin de prise
|
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Vitesse linéaire maximale de dégagement
|
235 m/min | 200 m/min | 170 m/min | |
|
Hauteur centrale
|
1 000 mm | 1 000 mm | 1 000 mm | |
