| Name: | Tubular Equipment Machines for Conductor Stranding | Shape: | Tubular type |
|---|---|---|---|
| Usage: | Wire Stranding | Materials: | Copper wire, al wire and insulated cable core. |
| Reels: | 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm | Brake way: | Pneumatic brake |
| Machine color: | Optional | Warranty time: | 1 year |
| Mettre en évidence: | Câbleuse tubulaire de frein pneumatique,équipement de câbleuse tubulaire de conducteur,machine tubulaire de fil de cuivre 250mm |
||
Machines pour les appareils tubulaires destinés à la fixation de fils de conducteurs
1. Application
La machine de jonction tubulaire est utilisée pour le fil de cuivre, le fil d'aluminium et le noyau isolé du câble.qui est précis et efficace.
2. Caractéristiques
2.1 L'ensemble du tube est traité par recuit à haute température et soulagement des contraintes, il n'est pas facile de se déformer après une utilisation prolongée et a une longue durée de vie.
2.2 Le tube est dynamiquement équilibré en tant que partie intégrante pour augmenter la vitesse de rotation du tube et peut fonctionner en douceur avec un faible bruit.
2.3 Les roulements situés aux deux extrémités du tube sont destinés au support principal, et le centre du tube est soutenu par un grand roulement. Le roulement central est lubrifié par une pompe à huile.avec un faible bruit, n'est pas facile à porter et à se déformer, et a une longue durée de vie.
2.4 Le tube est équipé d'un système de freinage pneumatique.
3. Paramètres techniques
|
Modèle (machine de jonction tubulaire)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique |
D'autres métaux
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
|
D'aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
|
DSO maximal du conducteur en filet
|
φ7 mm | φ10 mm | φ12 mm | |
| La mise à l'eau |
6 Cage de pêche des bobins
|
37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
|
12 Cage pour les bobins
|
37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
|
18 La cage de pêche des bobins
|
44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
| Vitesse de rotation |
6 Cage de pêche des bobins
|
600 tours/min | 600 tours/min | 400 tours/min |
|
12 Cage pour les bobins
|
600 tours/min | 500 tours/min | 300 tours/min | |
|
18 La cage de pêche des bobins
|
450 tours/min | 400 tours/min | 230 tours/min | |
| Le capstan |
Diamètre de la roue Capstan
|
φ600 mm | φ 800 mm | φ1000 mm |
|
Force maximale de dégagement
|
3T | 5T | 5T | |
|
Puissance du moteur
|
22 kW | 30 kW | 37 kW | |
|
Taille de la bobine
|
400 mm | 500 mm | 630 mm | |
|
Le centre de paiement Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Bobbin de prise
|
1250 mm | Unité de mesure | 2 000 mm | |

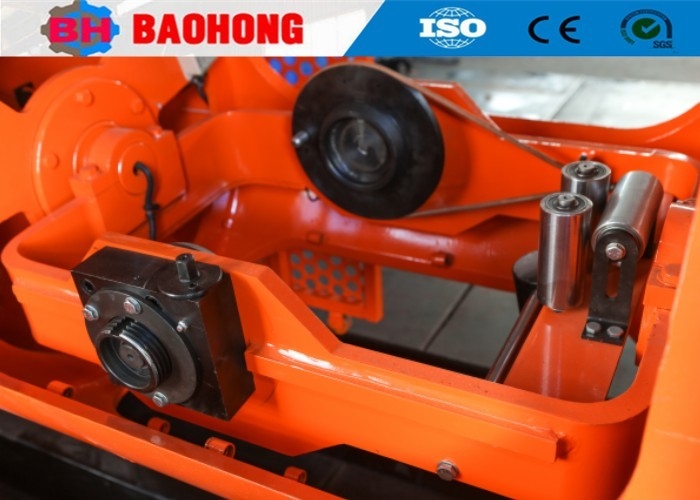

4Des photos.
5- Des photos d'emballage.
6Notre usine et présentations.
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
