Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Toronneuse tubulaire | Le type: | Forme tubulaire |
|---|---|---|---|
| utilisation pour: | Le câblage des fils | Matériel: | Fil de Cu, fil d'Al et noyau de câble isolé |
| Des tambours: | 400 millimètres, 500 millimètres, 630 millimètres | Manière de frein: | Type pneumatique |
| Peinture de machine: | Demande du client | Période de garantie: | 12 mois |
| Mettre en évidence: | Toronneuse tubulaire de câble en aluminium,toronneuse tubulaire de câble en acier,toronneuse tubulaire de 400 millimètres |
||
Machine de fixation de fils tubulaires en cuivre/aluminium/acier/cable
1. Application
La machine de décapage tubulaire est utilisée pour décaper des fils d'acier, des fils al, des fils cu, des câbles de commande.Le tubulaire est dynamiquement équilibré en tant que partie entière pour augmenter la vitesse de rotation du tubulaire et peut fonctionner sans heurts avec un faible bruit.
2. Principaux composants
| N.B. | Nom de l'article | Quantité utilisée |
| 2.1 | Le support de compensation de tension du type de colonne | 1 série |
| 2.2 | Tubulaire (y compris la base et le dispositif de protection) | 1 série |
| 2.3 | Détenteur de matrices de montage | 1 série |
| 2.4 | Machines à bandes concentriques | 1 série |
| 2.5 | Compteurs mécaniques | 1 série |
| 2.6 | Capstan à roues doubles (pas de type de creusement) | 1 série |
| 2.7 | Système de transmission mécanique | 1 série |
| 2.8 | Commandeur électrique | 1 série |
| 2.9 | Type de colonne prise avec traversant (pas de type de creusement) | 1 série |
| 2.10 | Système de freinage et pneumatique | 1 série |
3. Données techniques
|
Modèle (machine de jonction tubulaire)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique |
D'autres métaux
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
|
D'aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
|
DSO maximal du conducteur en filet
|
φ7 mm | φ10 mm | φ12 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
| 12 Cage pour les bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
| 18 La cage de pêche des bobins | 44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 600 tours/min | 600 tours/min | 400 tours/min |
| 12 Cage pour les bobins | 600 tours/min | 500 tours/min | 300 tours/min | |
| 18 La cage de pêche des bobins | 450 tours/min | 400 tours/min | 230 tours/min | |
| Le capstan | Diamètre de la roue Capstan | φ600 mm | φ 800 mm | φ1000 mm |
|
Force maximale de dégagement
|
3T | 5T | 5T | |
|
Puissance du moteur
|
22 kW | 30 kW | 37 kW | |
|
Taille de la bobine
|
400 mm | 500 mm | 630 mm | |
|
Le centre de paiement Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Bobbin de prise
|
1250 mm | Unité de mesure | 2 000 mm | |
4Des photos.
5- Des photos d'emballage.

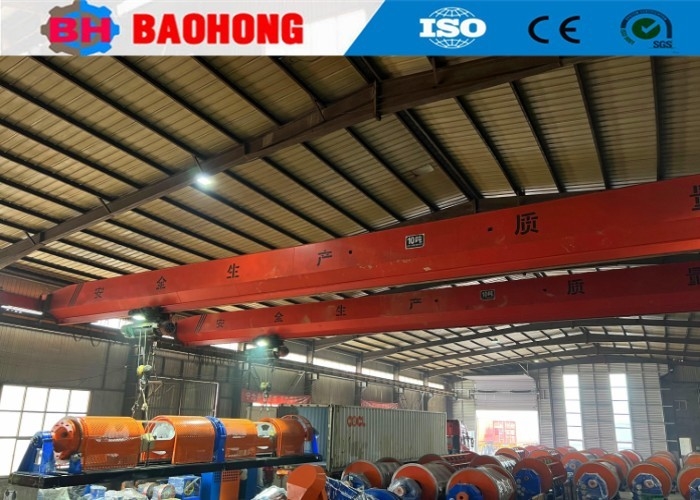

6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
