Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Type toronneuse de cage planétaire de câble | Ouverture: | Toronnage de fil |
|---|---|---|---|
| Lieu d'origine: | Fils d'acier de fil de Cu, d'Al et | Max.stranded OD (500): | φ35 mm |
| Max. vitesse linéaire ((630): | 20 m/min | Code SH: | 8479400000 |
| Couleur de l'équipement: | comme demande | Période de garantie: | 1 an |
| Mettre en évidence: | Machine de fixation de fils planétaires en cuivre-aluminium,Machine de fixation de câbles planétaires électriques,Machine de décapage planétaire chinoise |
||
Machine de retordage planétaire fabriquée en Chine pour câbles électriques en cuivre et en aluminium
1. Utilisation
Cette machine est principalement utilisée pour le retordage inversé de cœurs de fils de cuivre et d'aluminium, de fils toronnés en aluminium à âme d'acier et de cœurs de fils isolés. Le berceau de la machine principale adopte un soudage robotisé et un traitement de revenu, et le dé à coudre adopte une forme d'alésage intégral, ce qui réduit considérablement la rupture du berceau et les dommages de l'axe causés par le désalignement.
2. Compositions principales
2.1. Dérouleur
2.2. Dispositif de ruban non métallique (sélectionnable)
2.3. Support de guidage de fil
2.4. Dispositif de ruban métallique (sélectionnable)
2.5. Cage de retordage
2.6. Compteur de longueur
2.7. Porte-filière de fermeture
2.8. Cabestan à double roue
2.9. Système de transmission mécanique (sélectionnable)
2.10. Système de commande électrique
2.11. Système de protection de sécurité
2.12. Dispositif de compactage (sélectionnable)
2.13. Enrouleur
3. PrincipalesCaractéristiques
3.1 Les bobines sont disposées en quart autour des cages de retordage. L'arbre central ne supporte pas les bobines.
3.2 Haute rigidité, hautes performances, haute vitesse et faible inertie.
3.3 Entraîné par une boîte de vitesses variable à 36 étages, double traction et double dispositif actif. La distribution naturelle du fil évite les dommages par abrasion lors du retordage.
3.4 Le dispositif d'arrêt d'urgence le plus avancé, contrôlant directement chaque bobine. Dès qu'un fil se casse, toute la machine s'arrête automatiquement.
3.5 Assure un complément après la rupture de tout fil, particulièrement adapté à la production de câbles d'alimentation et de câbles réticulés hautement compactés.
3.6 Système de contrôle PLC, fonctionnant sur écran tactile.
4. Paramètres techniques
| Modèle (Machine de retordage planétaire) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | Cuivre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Diamètre extérieur maximal du conducteur toronné | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Pas de retordage | Cage de retordage à 6 bobines | 26-435 | 39-695 | 44-770 | 48-840 |
| Cage de retordage à 12 bobines | 30-526 | 43-774 | 47-858 | 50-928 | |
| Cage de retordage à 18 bobines | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Cage de retordage à 24 bobines | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Vitesse de rotation | Cage de retordage à 6 bobines | 218 tr/min | 120 tr/min | 106 tr/min | 55 tr/min |
| Cage de retordage à 12 bobines | 118 tr/min | 110 tr/min | 97,5 tr/min | 45 tr/min | |
| Cage de retordage à 18 bobines | 108 tr/min | 100 tr/min | 82,9 tr/min | 35 tr/min | |
| Cage de retordage à 24 bobines | 98 tr/min | 90 tr/min | 74 tr/min | 25 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Force de traction maximale | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobine de déroulage centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobine d'enroulement | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Vitesse linéaire de traction maximale | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Hauteur centrale | 1000 mm | 1000 mm | 1000 mm |
|
|

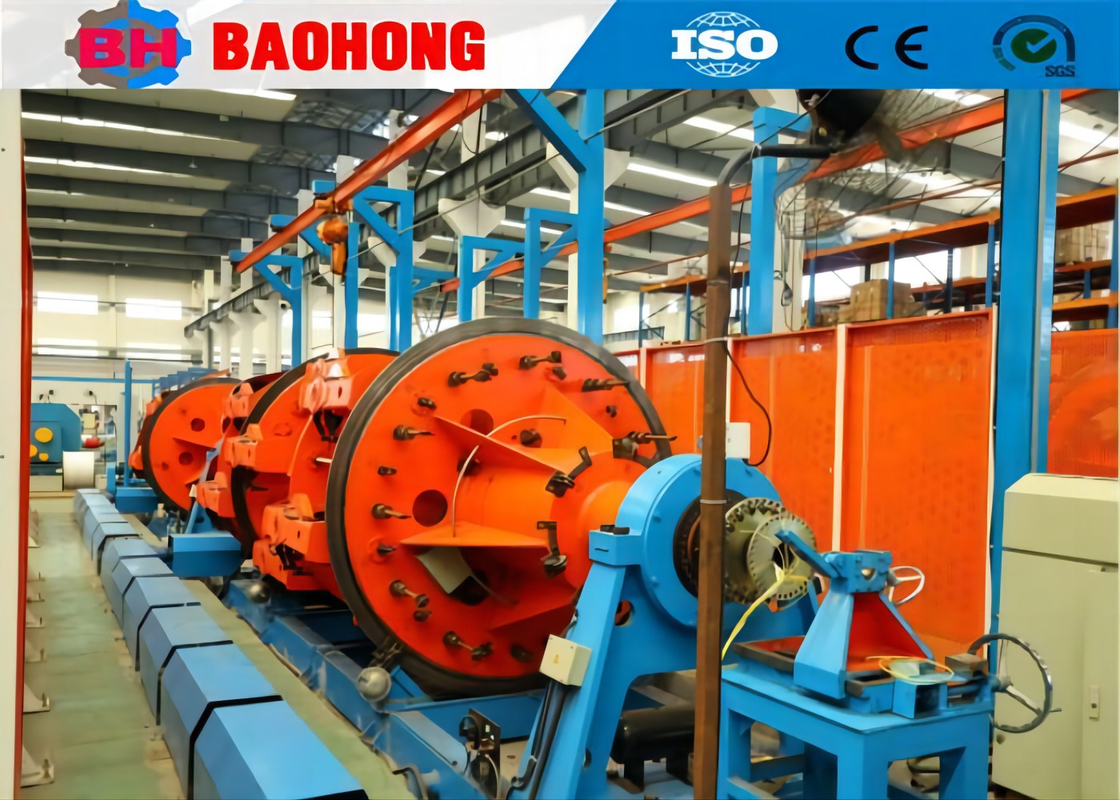

5. Photo
6. Photo d'emballage
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de câblage en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de câblage et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigides JLK en une ligne de production en Chine, et nous avons également développé indépendamment les lignes de retordage à skip Bow JGB, les lignes de câblage de type skip Bow CGB et les lignes de câblage à haute vitesse de type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, dont 8 000 mètres carrés d'atelier de production. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retordage les plus importants en Chine.
