Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Toronneuse planétaire d'ACSR | Taper: | Forme planétaire |
|---|---|---|---|
| Tailles de bobines: | 500 630 etc. | Matériels: | Des fils de cuivre, d'alcool, d'acier |
| Conducteur échoué par maximum OD (315): | φ14 millimètre | La mise à l'eau: | sans étape, réglable |
| Période de garantie: | 12 mois | Couleur de l'équipement: | facultatif |
| Application: | Échouant | ||
| Mettre en évidence: | Toronneuse planétaire d'ACSR,ACSR Cable planétaire machine de jonction |
||

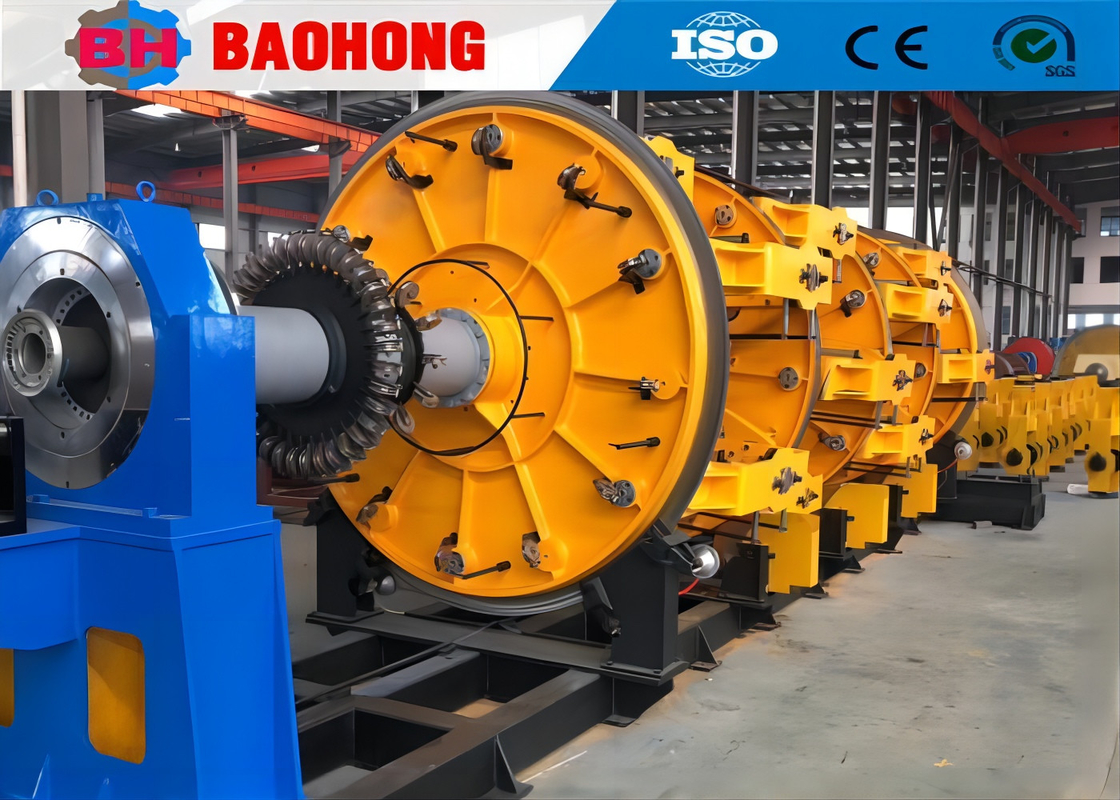

ACSR Machine de fixation de câbles planétaires en cuivre et en aluminium
1. Utilisation
Cette machine est principalement utilisée pour le noyau de fil d'aluminium de cuivre à torsion arrière, le noyau de fil d'aluminium en acier et le noyau de fil isolé.
Le nouveau tensionneur de ceinture adopte un bloc de frottement résistant à l'usure, ce qui rend l'ajustement plus pratique et la durée de vie plus longue.
2Le personnage principal
2.1- Méthode de retour: mécanisme planétaire.
2.2La cage de torsion à doigts sans essieu est équipée d'un mécanisme de régulation de la tension de friction.
2.3. Les arbres de transmission relient toutes les pièces de la machine pour maintenir un élan stable, qui peut également être choisi synchronisation de fréquence pour contrôler la machine.
2.4- Haute rigidité, haute performance, haute vitesse et faible inertie.
2.5Système de commande PLC, fonctionnant sur écran tactile.
3. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm |
Étendue de l'eau
|
|
4.Documents joints à la livraison
4.1 Manuel d'utilisation 1 exemplaire
4.2 dessin de fondation 1 exemplaire
4.3 Dessin d'apparence 1 exemplaire
4.4 Schéma d'installation électrique 1 exemplaire
4.5 Spécifications AC/DC 1 exemplaire
4.6 Diagramme de pose des circuits d'air, etc. 1 exemplaire
5.Picture
6Photo de l' emballage
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine de fil de fer et de la machine de pose et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
