| Nom de l'équipement: | Machine planétaire de fabrication de câbles de fil | Type d'équipement: | Type planétaire |
|---|---|---|---|
| Méthode de conduite: | Électrique | Spécifications de la canette: | 315 400 500 630 800 1000 |
| Matériels: | Acier | Couleur de l'équipement: | Cutomisation |
| Code HS: | 847940 | Période de garantie: | 12 mois |
| Mettre en évidence: | strander planétaire de câble,machine de fabrication de câbles de fil |
||

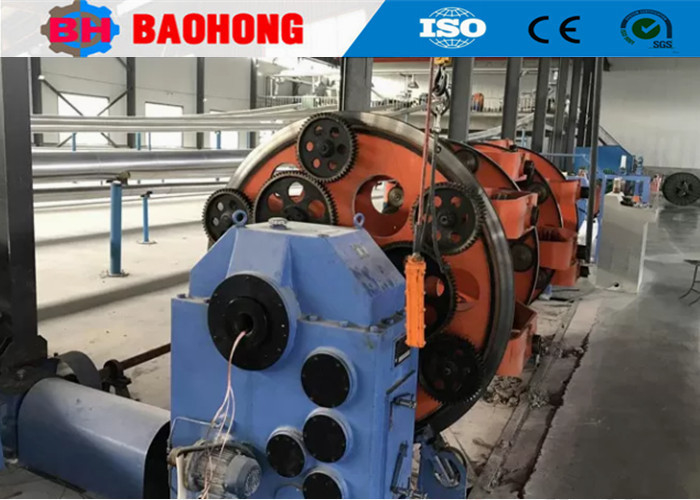

Machine à câbler planétaire CLY 1000/1250/1600 Écologique
1. Utilisation
La machine à câbler en cage est utilisée pour câbler des fils de cuivre et d'aluminium, des câbles ACSR et des fils isolés avec torsion arrière. Lorsqu'elle est équipée d'une tête d'armature de fil, la machine à câbler planétaire peut également produire une couche d'armature en fil d'acier ou des câbles à couche de blindage en cuivre.
2. Caractéristiques principales
2.1. Méthode de torsion arrière : mécanisme à engrenages solaires et planétaires.
2.2. La cage de torsion à douille sans axe est équipée d'un contrôle de tension par friction mécanique.
2.3.L'arbre d'entraînement relie toutes les parties de la machine pour maintenir un pas de câblage stable, et la synchronisation de fréquence peut également être sélectionnée pour contrôler la machine.
2.4. La machine est largement utilisée et manipulée facilement avec un faible bruit.
3. Configuration
Dérouleur, châssis principaux de section à 6 bobines, section à 12 bobines, section à 18 bobines, 24 bobines et 30 bobines, porte-filère, ruban adhésif, unité d'armure, tireur, décollage, système d'entraînement et système électrique.
4. Paramètres techniques
| Modèle (Machine à câbler planétaire) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | Cuivre | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Aluminium | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD du conducteur toronné maximum | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 26-435 | 39-695 | 44-770 | 48-840 |
| Cage de câblage à 12 bobines | 30-526 | 43-774 | 47-858 | 50-928 | |
| Cage de câblage à 18 bobines | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Cage de câblage à 24 bobines | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Vitesse de rotation | Cage de câblage à 6 bobines | 218 tr/min | 120 tr/min | 106 tr/min | 55 tr/min |
| Cage de câblage à 12 bobines | 118 tr/min | 110 tr/min | 97,5 tr/min | 45 tr/min | |
| Cage de câblage à 18 bobines | 108 tr/min | 100 tr/min | 82,9 tr/min | 35 tr/min | |
| Cage de câblage à 24 bobines | 98 tr/min | 90 tr/min | 74 tr/min | 25 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Force de traction maximale | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Bobines | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobine de dérouleur centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
5. Photo
6. Photo d'emballage
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de câblage à saut d'arc JGB, les lignes de câblage de type saut d'arc CGB et les lignes de pose de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., LTD., couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés.Notre société compte 60 employés, dont 10 employés de R&D.Avec une production annuelle de plus de 10 millions de dollars américains, l'entreprise est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
