Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'appareil: | Conducteur Stranding Machine de câblage cuivre | Numéro de modèle: | Le nombre d'heures de travail est calculé en fonction de la durée de la période de travail. |
|---|---|---|---|
| Application: | Échouant | Matériel: | Le cuivre, l'aluminium, l'acier, etc. |
| La mise à l'eau: | sans étape, réglable | Code HS: | 8479400000 |
| Période de garantie: | 1 an | Couleur de la machine: | Comme demande |
| Mettre en évidence: | Toronneuse rigide à grande vitesse,Toronneuse rigide de câblage cuivre,1+6+12 machine à décapage rigide |
||
Machine de retordage de conducteurs en cuivre rigide à haute vitesse 1+6+12
1. Application
La machine est principalement utilisée pour le retordage et le compactage de conducteurs en cuivre ou en aluminium de section sectorielle ou ronde, ainsi que pour les conducteurs sectoriels pré-spirales, etc.Par exemple, conducteurs en aluminium et en cuivre AAC, AAAC, ACSR, de 15 mm² à 1500 mm². Elle est également utilisée pour produire des couches de blindage en fil d'acier.
2. Composant principal
2.1 Dérouleur 1 jeu
2.2 Retordeur rigide chaque bobine 1 jeu
2.3 Porte-filière de compactage et d'assemblage 1 jeu
2.4 Machine de rubanage concentrique 1 jeu
2.5 Compteur de mètres 1 jeu
2.6 Cabestan 1 jeu
2.7 Chariot de dévidage 1 jeu
2.8 Enrouleur de type colonne 1 jeu
2.9 Armoire de commande électrique (armoire principale et armoire d'opération) 1 jeu chacune
3. Caractéristiques
3.1 Nous personnalisons cette machine de retordage de type cage selon les exigences des clients.
3.2 La structure entière sera usinée sur un grand tour horizontal.
3.3 Haute efficacité et vitesse. Vitesse maximale de la cage 253 tr/min. Vitesse de ligne maximale 62,3 m/min.
3.4 Cabestan à double roue de conception inclinée adapté aux charges de compactage lourdes.
3.5 Frein pneumatique de type disque pour la cage.
3.6 PLC équipé, en option.
4. Paramètres techniques
| Modèle (Machine de retordage rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diamètre extérieur maximal du conducteur retordu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de retordage | Cage de retordage à 6 bobines | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage de retordage à 12 bobines | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage de retordage à 18 bobines | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage de retordage à 24 bobines | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage de retordage à 30 bobines | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Vitesse de rotation | Cage de retordage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de retordage à 12 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de retordage à 18 bobines | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de retordage à 24 bobines | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de retordage à 30 bobines | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 mm | 2000 mm | 2000 mm |
| Force de traction maximale | 30 T | 30 T | 40 T | |
| Dispositif de pré-spirale | Pas | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Puissance du moteur | 90-180 KW | 110-180 KW | 130-180 KW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de déroulage centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine d'enroulement | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire de traction maximale | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1000 mm | 1100 mm | 1100 mm | |

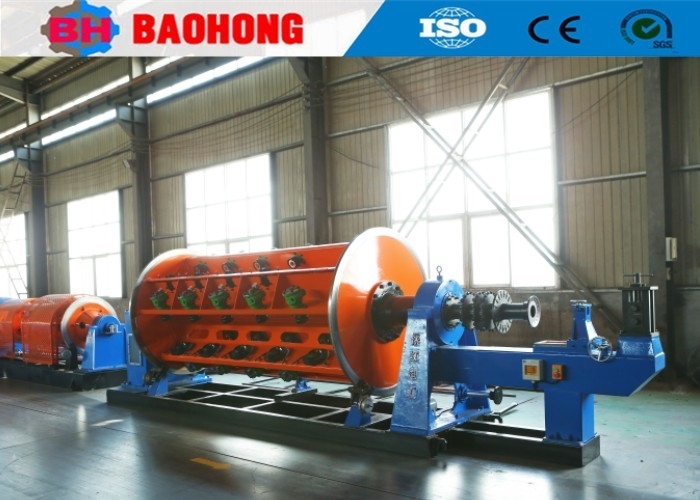

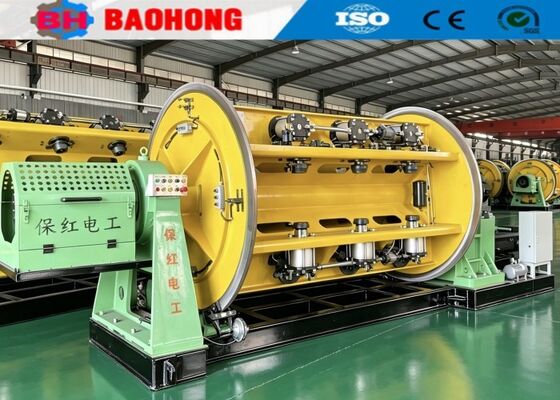

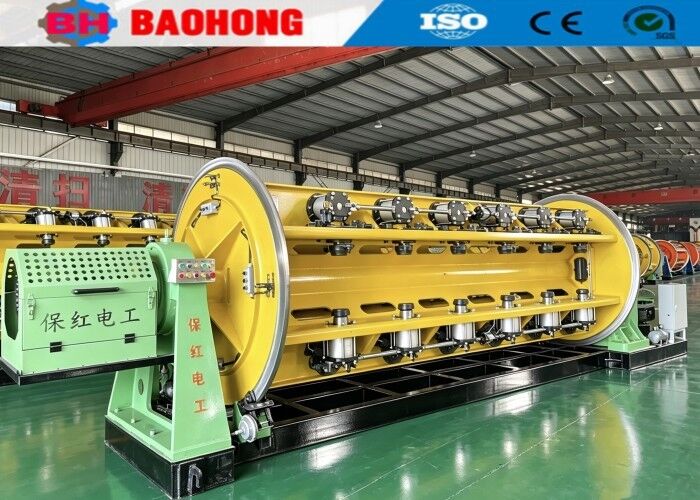

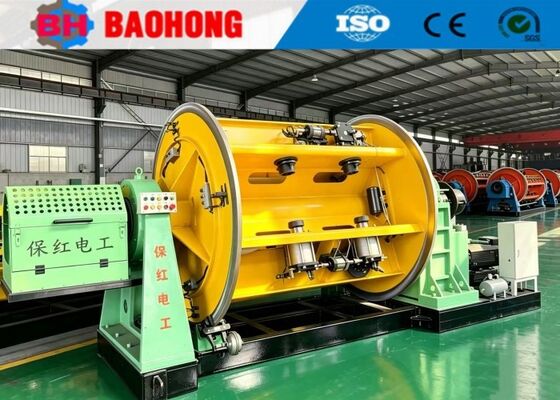

5. Photos
6. Photo d'emballage
7. Introduction de notre usine et de notre entreprise
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de câblage en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de câblage et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigide JLK en une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de retordage à skip Bow JGB, les lignes de câblage de type skip Bow CGB et les lignes de pose à grande vitesse de type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retordage les plus importants en Chine.
