Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'appareil: | Type rigide toronneuse | Taper: | Le nombre d'heures de travail est calculé en fonction de la durée de la période de travail. |
|---|---|---|---|
| Application: | Échouage | Matériel: | Le cuivre, l'aluminium, l'acier, etc. |
| Pas d'échouage: | sans étape, réglable | Code SH: | 8479400000 |
| Période de garantie: | 1 an | Couleur de l'équipement: | Personnalisé |
| Mettre en évidence: | strander rigide de cadre,toronneuse rigide de cadre |
||

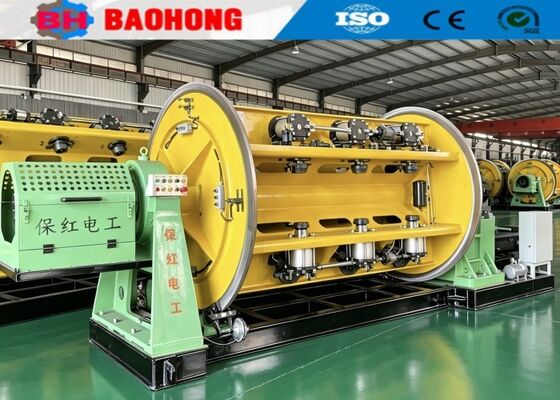

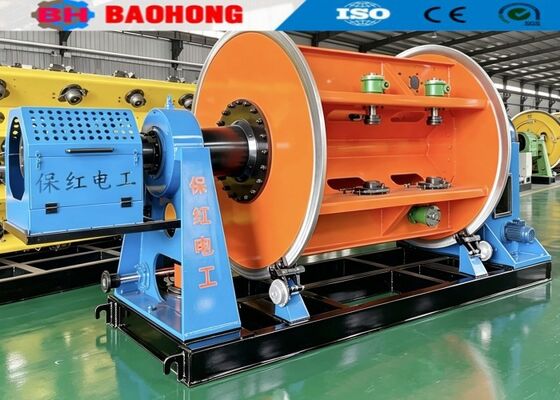

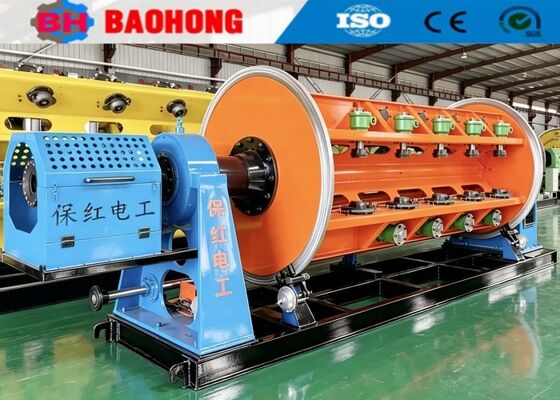

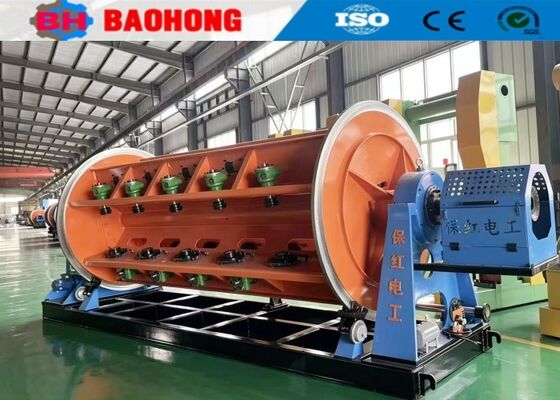

500/630/710 Machine de retordage rigide pour fils et câbles de cuivre
1. Application
La machine est principalement utilisée pour le retordage et le compactage de conducteurs en cuivre ou en aluminium de section sectorielle ou ronde, ainsi que pour les conducteurs sectoriels pré-spirales, etc.Par exemple, AAC, AAAC, ACSR, conducteurs en cuivre de 15 mm² à 1500 mm² en aluminium et cuivre. Elle est également utilisée pour produire des couches de blindage en fil d'acier.
2. Composant principal
2.1 Dérouleur 1 jeu
2.2 Retordeur rigide chaque bobine 1 jeu
2.3 Porte-filière de compactage et d'assemblage 1 jeu
2.4 Machine de rubanage concentrique 1 jeu
2.5 Compteur métrique 1 jeu
2.6 Cabestan 1 jeu
2.7 Chariot de déplacement 1 jeu
2.8 Enrouleur de type colonne 1 jeu
2.9 Armoire de commande électrique (armoire principale et armoire d'opération) 1 jeu chacune
3. Caractéristiques
3.1 Nous personnalisons cette machine de retordage de fils de type cage selon les exigences du client.
3.2 L'ensemble de la structure sera usiné sur un tour horizontal de grande taille.
3.3 Efficace et rapide. La vitesse maximale de la cage est de 253 tr/min. Vitesse de ligne maximale de 62,3 m/min.
3.4 Les cabestans à double roue de conception inclinée conviennent aux charges de compactage lourdes.
3.5 Frein pneumatique de type disque de cage.
3.6 PLC (en option).
4. Paramètres techniques
| Modèle (Machine de retordage rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diamètre extérieur maximal du conducteur retordu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de retordage | Cage de retordage à 6 bobines | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage de retordage à 12 bobines | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage de retordage à 18 bobines | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage de retordage à 24 bobines | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage de retordage à 30 bobines | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Vitesse de rotation | Cage de retordage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de retordage à 12 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de retordage à 18 bobines | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de retordage à 24 bobines | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de retordage à 30 bobines | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 mm | 2000 mm | 2000 mm |
| Force de traction maximale | 30 T | 30 T | 40 T | |
| Dispositif de pré-spirale | Pas | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Puissance du moteur | 90-180 KW | 110-180 KW | 130-180 KW | |
| Bobines | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de déroulage centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine d'enroulement | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire de traction maximale | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1000 mm | 1100 mm | 1100 mm | |

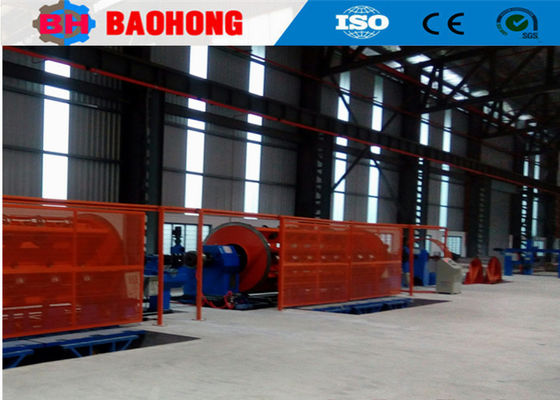

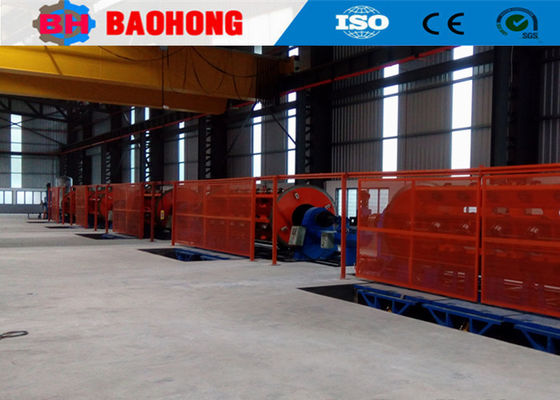

5. Photos
6. Photo d'emballage
7. Introduction de notre usine et de notre entreprise
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de câblage en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de câblage et a réalisé d'importantes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigide JLK pour en faire un processus de chaîne d'assemblage en Chine, et nous avons également développé indépendamment les lignes de retordage à skip d'arc JGB, les lignes de câblage de type skip d'arc CGB et les lignes de câblage à haute vitesse de type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, dont 8000 mètres carrés d'atelier de production. L'entreprise compte 60 employés, dont 10 personnels de R&D. Avec une production annuelle de plus de 10 millions de dollars, l'entreprise est devenue l'un des fabricants de machines de retordage les plus importants en Chine.
