L'armature de fil d'acier usine le type vitesse tournante de berceau de haute

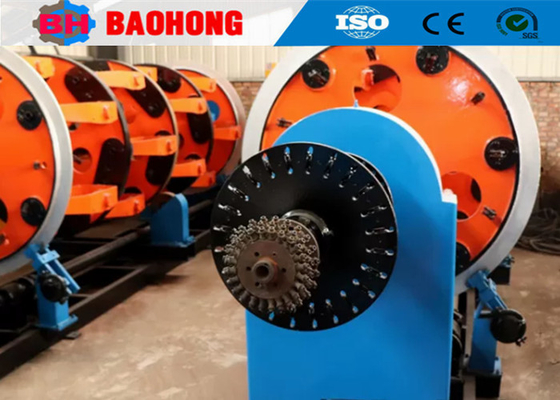

Machines de blindage de fil d'acier type berceau haute vitesse de rotation

1. Application
Ces machines à haute vitesse sont principalement utilisées pour le retordage de fils de cuivre, de fils d'aluminium, de fils d'acier, d'ACSR et de câbles métalliques. Associées à une tête de rubanage, elles peuvent être utilisées pour le processus de retordage de noyaux isolés et de certains câbles de commande, ainsi que pour le blindage de fils d'acier.

2. Technologie de traitement

La grande cintreuse est utilisée pour cintrer la plaque d'acier pour former la structure du cadre. Quatre structures de cadre se partagent le cercle de manière égale, et elles sont soudées ensemble avec les grands disques des deux côtés. Toutes les structures sont également soudées au tube central à paroi épaisse. L'ensemble de la structure est solide et esthétique.

Après le processus de soudage, l'ensemble de la structure est recuit dans le four de recuit, ce qui élimine les contraintes internes.

Ensuite, l'ensemble de la structure est usiné sur le grand tour horizontal. Ce tour horizontal est suffisamment grand pour usiner chaque pièce en une seule étape, sans avoir à changer d'une extrémité à l'autre. Ce processus maintient la concentricité de l'ensemble de la structure et prolonge la durée de vie des roulements aux deux extrémités.

La perceuse-alésoire pour trous profonds peut usiner les trous installés pour les dispositifs de serrage. Les trous pour une paire de dispositifs de serrage sont usinés en une seule étape, ce qui maintient les deux trous dans la même concentricité. La concentricité réduit le taux de rupture de fil et prolonge la durée de vie des roulements pour le dispositif de serrage.

Ce tour vertical à double montant est utilisé pour usiner le grand disque de la machine de retordage type berceau et le cabestan de la machine de retordage. Cette machine peut usiner et brunir les rainures pour protéger le câble et maintenir la même force de traction.

La grande fraiseuse de type raboteuse, utilisée pour fraiser le châssis principal de la cage de retordage principale et le châssis de bobinage et de déroulage. La grande fraiseuse de type raboteuse peut garantir que chaque surface plane est usinée en une seule fois pour maintenir une distribution homogène de la hauteur de la surface usinée par la fraiseuse. Tout cela permet à la machine entière de fonctionner en douceur.

La machine d'équilibrage dynamique est l'équipement de production clé pour produire des équipements de fils et câbles à fonctionnement rapide, en particulier les cages de retordage à cadre rigide et les cages de retordage tubulaires. Le processus d'usinage de la cage de retordage entraîne différentes forces excentriques, qui sont détectées par la machine d'équilibrage dynamique. Après correction, la cage de retordage répondra facilement aux exigences de rotation à haute vitesse et augmentera sa durée de vie.

Le four de recuit électrique est indispensable à la production de machines de fabrication de fils et câbles, en particulier les machines de retordage à cadre rigide et les machines de retordage tubulaires. La contrainte interne de la cage de retordage principale est importante lorsqu'elle est soudée. La contrainte interne est fortement relâchée par traitement thermique. Ce processus de production garantit que la cage de retordage est sans déformation ni fracture, améliorant ainsi la qualité interne.

3. Paramètres techniques

4. Photos

5. Photo d'emballage

6. Notre usine et introduction

Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de mise en nappe en Chine du Nord.

Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de mise en nappe et a réalisé d'importantes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigides JLK pour en faire une ligne de production en Chine, et nous avons également développé indépendamment les lignes de retordage à saut de bow JGB, les lignes de câblage de type saut de bow CGB et les lignes de mise en nappe à berceau haute vitesse CLY.

Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retordage les plus importants en Chine.
