Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Machine en spirale d'armature de câble de bande | Tailles de bobines: | 400 mm, 500 mm, 630 mm, etc. |
|---|---|---|---|
| Forme: | Type planétaire | Le fils Dia.: | 10,5-2,5 mm |
| Diamètre de roue de traction (500/400): | 2 000 mm | Matériel: | Steel/Cu/Al |
| Marque de roulement: | NSK | Peinture d'équipement: | Demande du client |
| Mettre en évidence: | Machine en spirale d'armature de câble de bande,machine d'armature de câble de 500 millimètres,NSK soutenant la machine d'armature de câble |
||

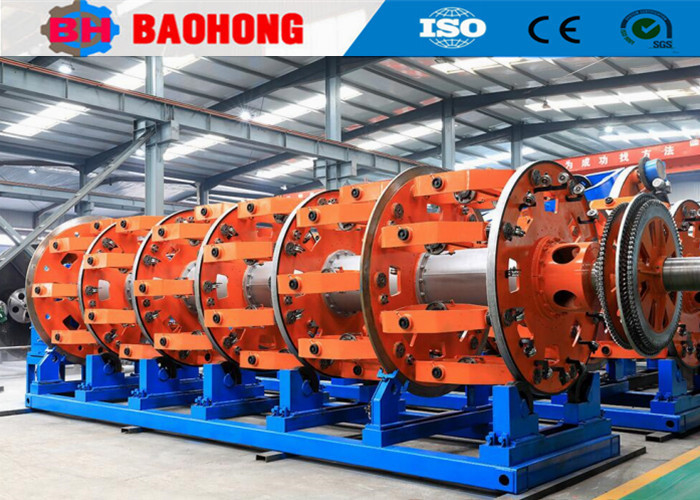

Machine à blindage de câbles à bande spirale à roulement de 500 mm
1. Application
Cette machine est principalement utilisée pour le blindage du fil d'acier simple ou double autour du câble, ou la fabrication d'une grande section de câbles en acier.La machine adopte un contrôleur programmable et un écran tactile pour commander et coordonner l'état de fonctionnement électrique de l'ensemble de la machine et de chaque pièce.réglé et modifié sur l'écran tactileLe dispositif de régulation de vitesse à fréquence variable est utilisé pour contrôler la vitesse de démarrage et de fonctionnement du moteur à courant alternatif.fonctionnement pratique et fiable.
2. Principales composantes
La chaîne centrale, le tuyau de blindage, le support de matrice, le dispositif de fixation, le dispositif de traction, le compteur, le dispositif de prise en charge, le système de transmission et le système de commande électrique.
3Principales caractéristiques
3.1 Bureau de commande à écran tactile de type armoire, pratique à utiliser et de belle forme.
3.2 Un renforcement est ajouté au support avant de la machine principale pour augmenter sa stabilité.
3.3 La base de la matrice de fil est reliée au support avant de la machine principale, qui présente une meilleure intégration et une meilleure rigidité mécanique.
4. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| La mise à l'eau | 24 La cage de pêche du bobbin |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Le capstan |
Diamètre de la roue Capstan | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de dégagement | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de la bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Le centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de dégagement |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |
5Des photos.
6Photo de l' emballage
7.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
